Anleitung Türtelefone Serie 10 – „Home Office" / Serie 40 – „Kompakttelefon"
Platine

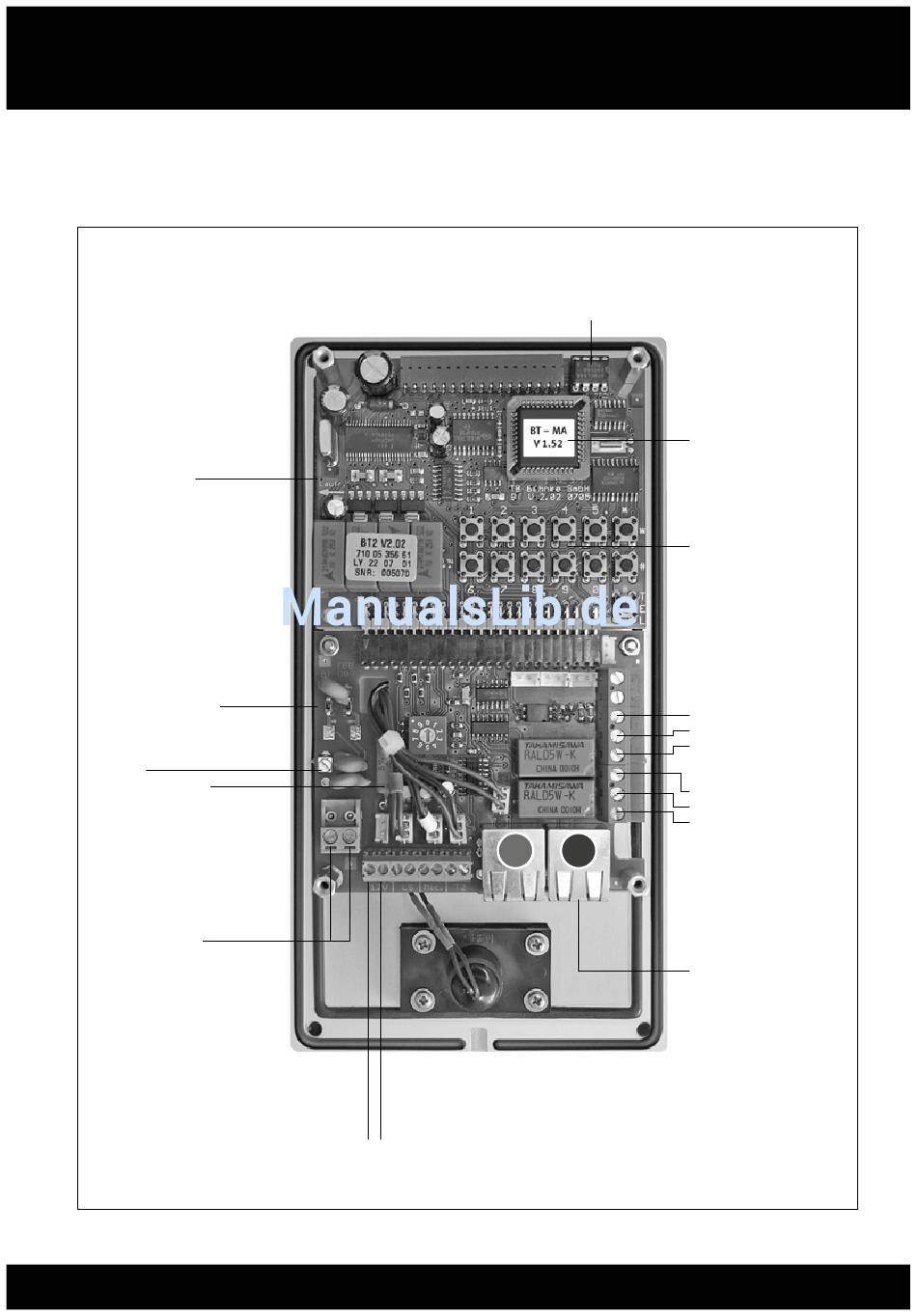

1.3 Platine: Serie 10 – „Home Office" / Serie 40 – „Kompakt"
Hauptplatine
Anschlussplatine
Erde
Heizwiderstand
Telefonleitung
analoger Hauptanschluss
oder Nebenstelle einer
Telefonanlage
Zusatzversorgung 12 V=
wird nur bei Verwendung
des Heizwiderstands benötigt
8
– +
EEPROM
Masterprozessor
interne Konfigurations-
und Wähltastatur
Relais 2
Arbeitskontakt
Steuerkontakt
Ruhekontakt
Relais 1
Arbeitskontakt
Steuerkontakt
Ruhekontakt
Relaisschaltung
max. 60 VA 24 W
0,5 A 120 V~ oder 1 A 24 V=
Patchstecker zum An-
schluss eines MLM's
(optional)
