Notice de montage des colonnes en acier inox
F
Notice de montage

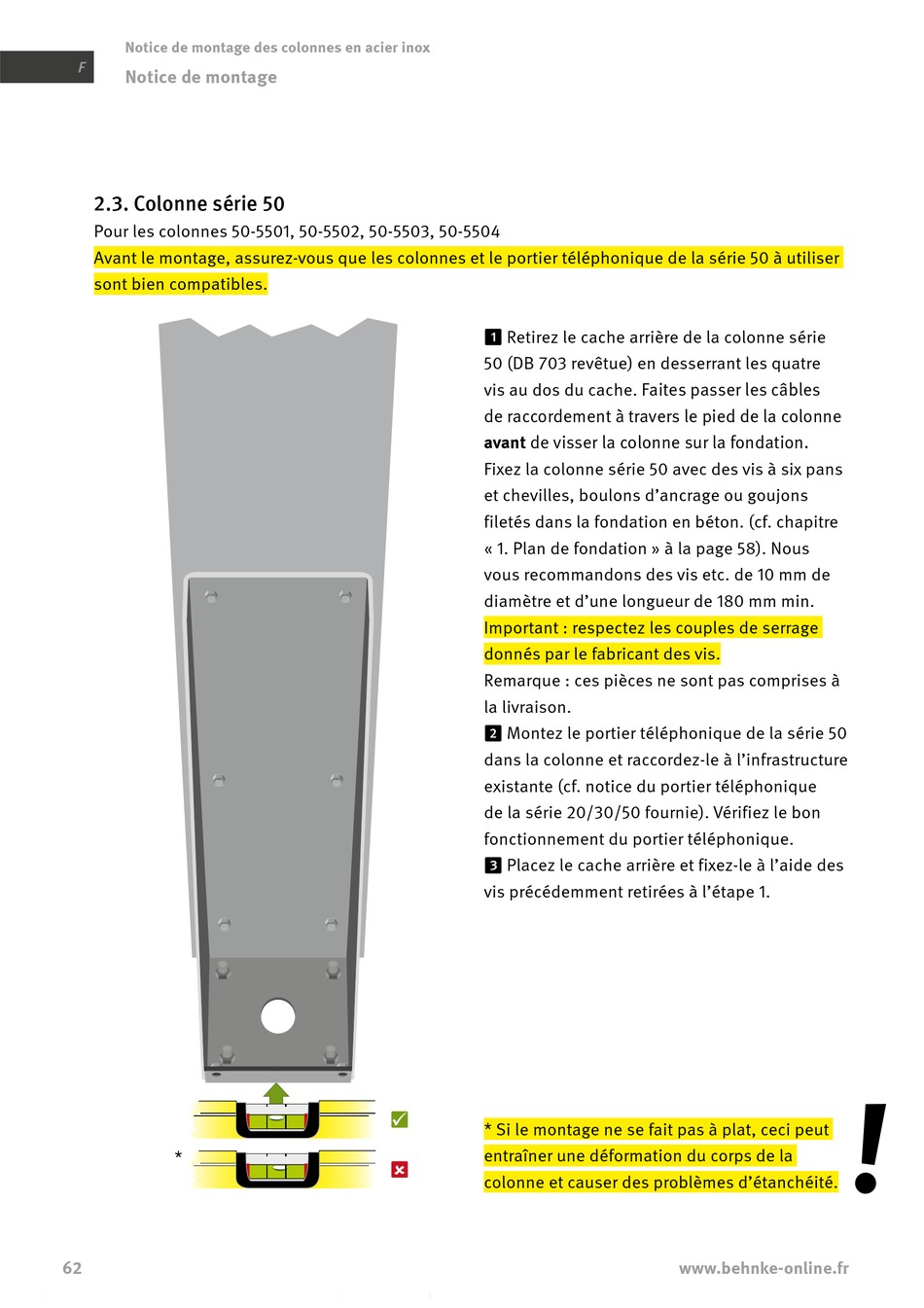

2.3. Colonne série 50
Pour les colonnes 50-5501, 50-5502, 50-5503, 50-5504
Avant le montage, assurez-vous que les colonnes et le portier téléphonique de la série 50 à utiliser
sont bien compatibles.
*
62
Retirez le cache arrière de la colonne série
50 (DB 703 revêtue) en desserrant les quatre
vis au dos du cache. Faites passer les câbles
de raccordement à travers le pied de la colonne
avant de visser la colonne sur la fondation.
Fixez la colonne série 50 avec des vis à six pans
et chevilles, boulons d'ancrage ou goujons
filetés dans la fondation en béton. (cf. chapitre
« 1. Plan de fondation » à la page 58). Nous
vous recommandons des vis etc. de 10 mm de
diamètre et d'une longueur de 180 mm min.
Important : respectez les couples de serrage
donnés par le fabricant des vis.
Remarque : ces pièces ne sont pas comprises à
la livraison.
Montez le portier téléphonique de la série 50
dans la colonne et raccordez-le à l'infrastructure
existante (cf. notice du portier téléphonique
de la série 20/30/50 fournie). Vérifiez le bon
fonctionnement du portier téléphonique.
Placez le cache arrière et fixez-le à l'aide des
vis précédemment retirées à l'étape 1.

* Si le montage ne se fait pas à plat, ceci peut
entraîner une déformation du corps de la

colonne et causer des problèmes d'étanchéité.
