Anleitung Montage Edelstahl-Standsäulen
D
Montageanleitung

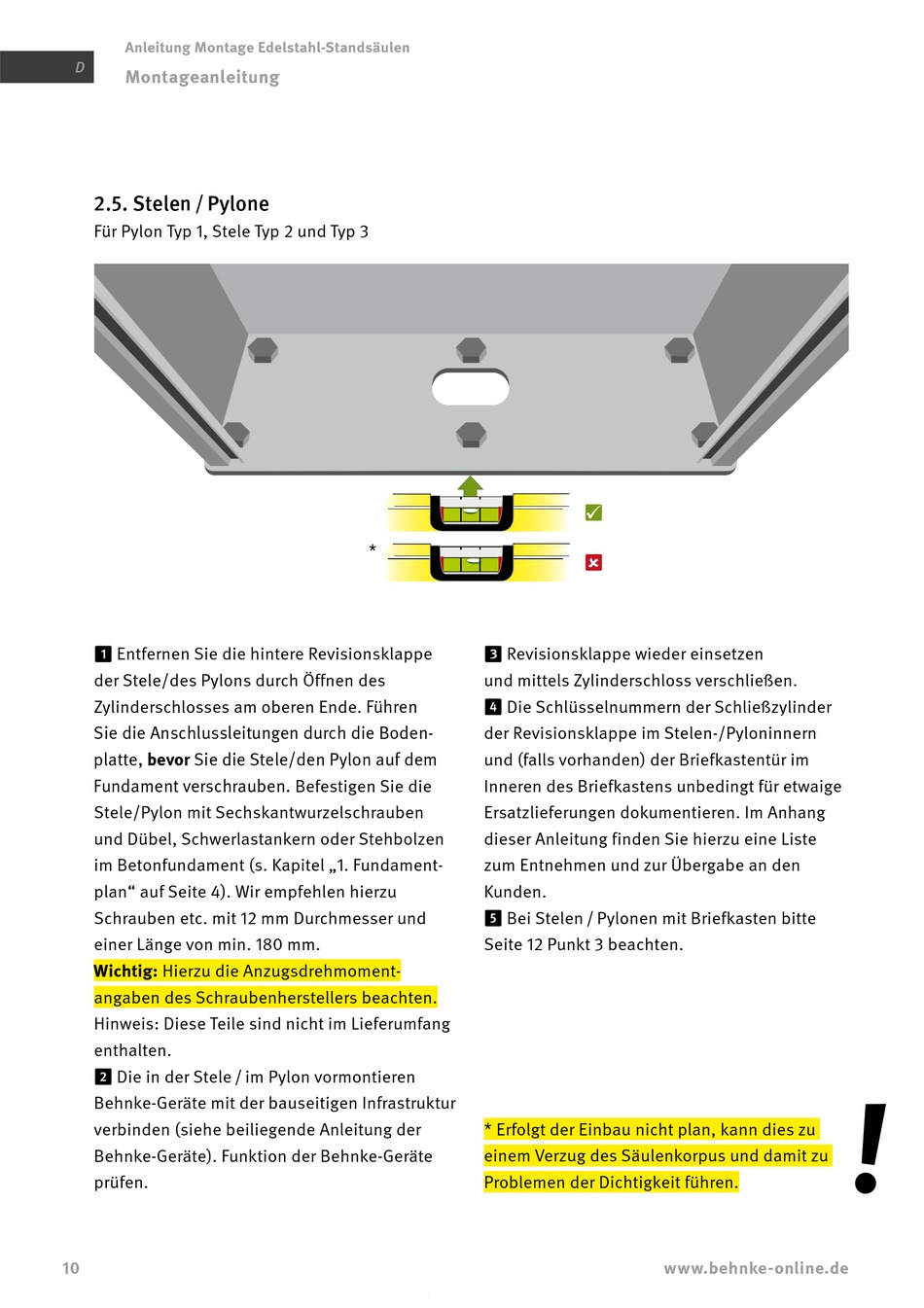

2.5. Stelen / Pylone

Für Pylon Typ 1, Stele Typ 2 und Typ 3
Entfernen Sie die hintere Revisionsklappe
der Stele/des Pylons durch Öffnen des
Zylinderschlosses am oberen Ende. Führen
Sie die Anschlussleitungen durch die Boden-
platte, bevor Sie die Stele/den Pylon auf dem
Fundament verschrauben. Befestigen Sie die
Stele/Pylon mit Sechskant wurzelschrauben
und Dübel, Schwerlastankern oder Stehbolzen
im Betonfundament (s. Kapitel „1. Fundament-
plan" auf Seite 4). Wir empfehlen hierzu
Schrauben etc. mit 12 mm Durchmesser und
einer Länge von min. 180 mm.
Wichtig: Hierzu die Anzugsdrehmoment-
angaben des Schraubenherstellers beachten.
Hinweis: Diese Teile sind nicht im Lieferumfang
enthalten.
Die in der Stele / im Pylon vormontieren
Behnke-Geräte mit der bauseitigen Infrastruktur
verbinden (siehe beiliegende Anleitung der
Behnke-Geräte). Funktion der Behnke-Geräte
prüfen.
10
*
Revisionsklappe wieder einsetzen
und mittels Zylinderschloss verschließen.
Die Schlüsselnummern der Schließzylinder
der Revisionsklappe im Stelen-/Pyloninnern
und (falls vorhanden) der Briefkastentür im
Inneren des Briefkastens unbedingt für etwaige
Ersatzlieferungen dokumentieren. Im Anhang
dieser Anleitung finden Sie hierzu eine Liste
zum Entnehmen und zur Übergabe an den
Kunden.
Bei Stelen / Pylonen mit Briefkasten bitte
Seite 12 Punkt 3 beachten.
* Erfolgt der Einbau nicht plan, kann dies zu
einem Verzug des Säulenkorpus und damit zu
Problemen der Dichtigkeit führen.


