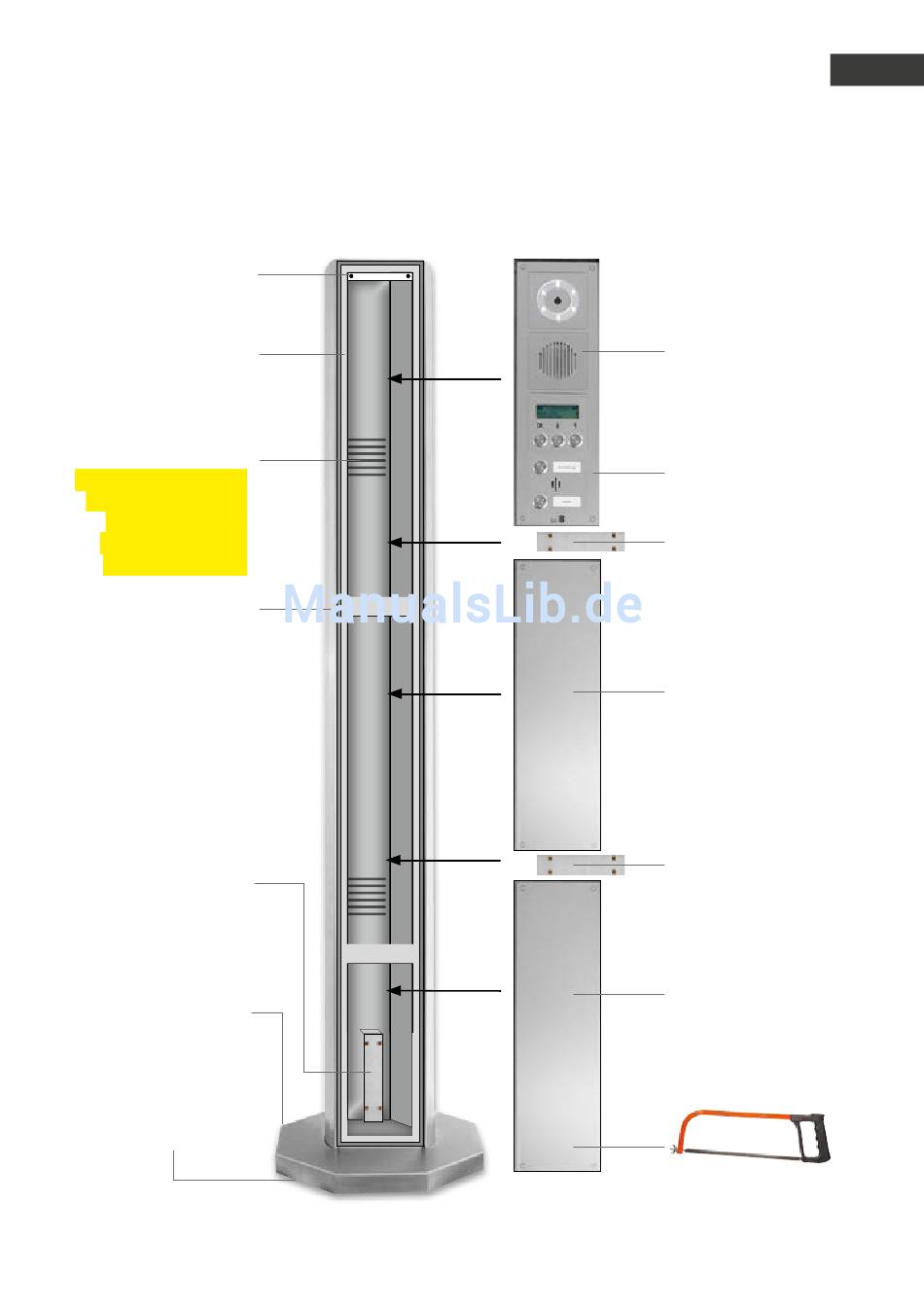

StAndSäulen beStücKen
3.
Klemmblech 1
(fest integriert)
Auflageblech für
Türstationen, Module
und Abdeckblenden
Lüftungsschlitze
Beide Lüftungsschlitze
(oben / unten) dürfen
nicht verschlossen
werden! Gefahr von
Kondensatbildung.
Quersteg *
Der Quersteg dient
zur Stabilisierung
der Standsäulen mit
Längen über 2,20 m
(nicht bei allen Säulen-
typen vorhanden). Die
Querstege können bei
Bedarf fachgerecht
entfernt werden.
Material der Stand-
säulen (V2A) beachten.
Halteblech zum
Anbringen einer
Abzweigbox (nicht
bei allen Säulentypen
vorhanden)
Bodenplatte mit
Deckel (Befestigung
mit Stehbolzen)
Kabelzuführung von
unten durch den Fuß
der Säule
www.behnke-online.de
Anleitung Montage Edelstahl-Standsäulen
*
*
Standsäulen bestücken
Behnke Türstation,
120 mm Breite
(Beispiel Serie 20)
Frontrahmen
Abdeckblenden-Set 1:
Klemmblech 2
Abdeckblende
mit Fase oben
Klemmblech 3
Abdeckblende ohne
Fase je nach Bedarf
kürzen, untere Kante ist
nicht im Sichtbereich
