Anleitung Montage Edelstahl-Standsäulen
D
Montageanleitung

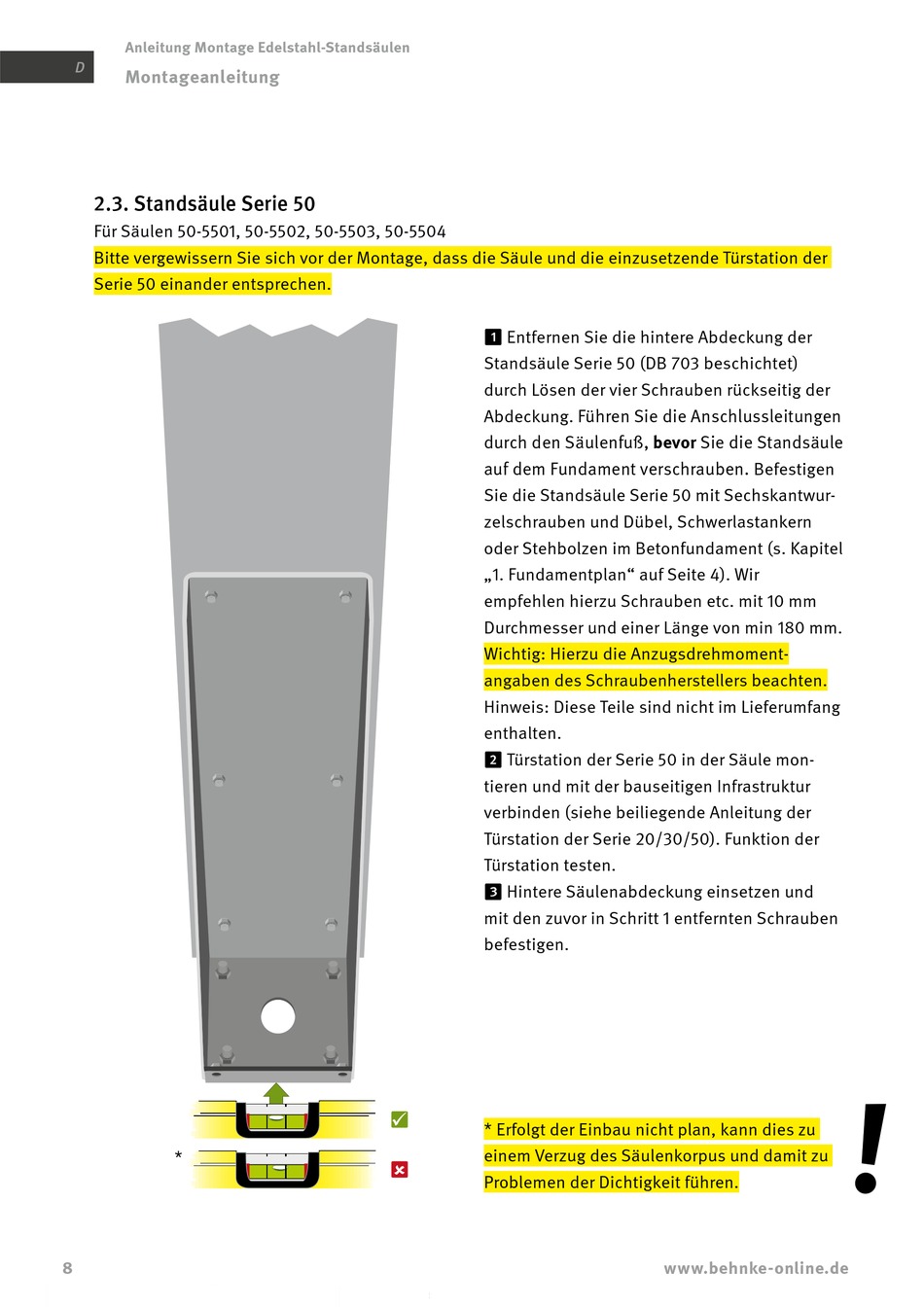

2.3. Standsäule Serie 50
Für Säulen 50-5501, 50-5502, 50-5503, 50-5504
Bitte vergewissern Sie sich vor der Montage, dass die Säule und die einzusetzende Türstation der
Serie 50 einander entsprechen.
*
8
Entfernen Sie die hintere Abdeckung der
Standsäule Serie 50 (DB 703 beschichtet)
durch Lösen der vier Schrauben rückseitig der
Abdeckung. Führen Sie die Anschlussleitungen
durch den Säulenfuß, bevor Sie die Standsäule
auf dem Fundament verschrauben. Befestigen
Sie die Standsäule Serie 50 mit Sechskantwur-
zelschrauben und Dübel, Schwerlastankern
oder Stehbolzen im Betonfundament (s. Kapitel
„1. Fundamentplan" auf Seite 4). Wir
empfehlen hierzu Schrauben etc. mit 10 mm
Durchmesser und einer Länge von min 180 mm.
Wichtig: Hierzu die Anzugsdrehmoment-
angaben des Schraubenherstellers beachten.
Hinweis: Diese Teile sind nicht im Lieferumfang
enthalten.
Türstation der Serie 50 in der Säule mon-
tieren und mit der bauseitigen Infrastruktur
verbinden (siehe beiliegende Anleitung der
Türstation der Serie 20/30/50). Funktion der
Türstation testen.
Hintere Säulenabdeckung einsetzen und
mit den zuvor in Schritt 1 entfernten Schrauben
befestigen.

* Erfolgt der Einbau nicht plan, kann dies zu
einem Verzug des Säulenkorpus und damit zu

Problemen der Dichtigkeit führen.
