Notice de montage des colonnes en acier inox
F
Équiper la colonne

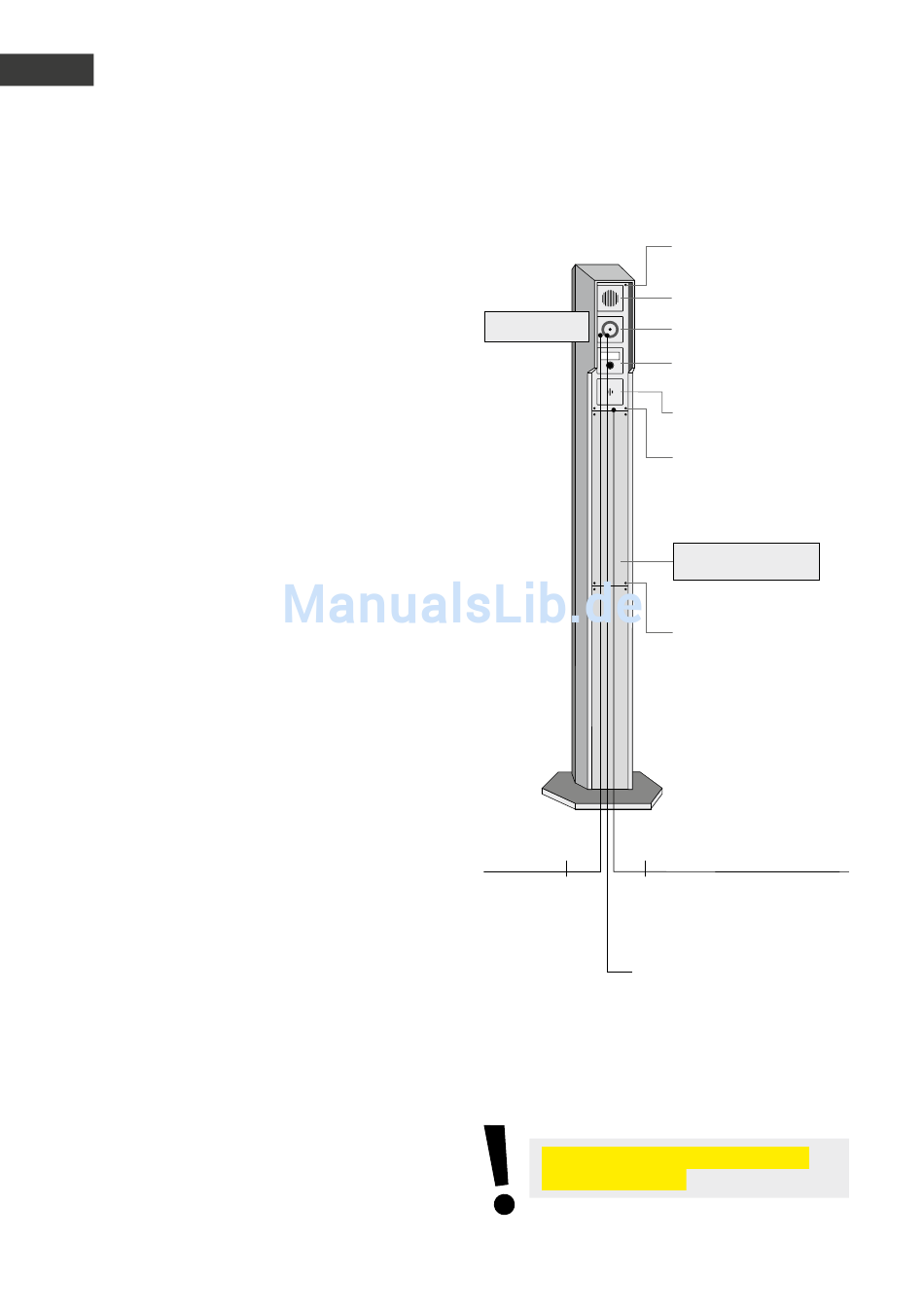

3.1. Équiper la colonne avec un portier téléphonique Behnke
1,75 m pour piéton (exemple)
1 ▸ Montez le portier téléphonique ou le module
correspondant dans la colonne. Pour cela,
utilisez les vis livrées avec l'appareil. Avec une
tôle de serrage, fixez l'extrémité inférieure du
portier téléphonique.
2 ▸ Serrez les caches marqués « module
départ » à l'aide de la tôle de serrage de
manière à ce que l'arête coupée droite pointe
vers le pied de la colonne. L'arête ajustée
pointe vers le portier téléphonique Behnke ou
le cadre du module. Avec la seconde tôle de
serrage, fixez l'extrémité inférieure du cache.
3 ▸ Utilisez le cache marqué « module fin »
pour refermer l'ouverture de la colonne restée
ouverte. Si le cache est trop long, veuillez le
raccourcir. Veuillez vous assurer que la distance
maximale jusqu'au pied de la colonne est au
maximum de 5 mm.
4 ▸ Montez le cache « module fin » de telle
manière que les trous soient dirigés vers le haut.
L'extrémité inférieure est maintenue sur le pied
de la colonne par une équerre (cf. page 61).
68
Piéton
2 2
Bloc d'alimentation
15 V 20-9585
par ex. pour caméra
et électronique de
base (pour plus
Ligne de transmission caméra /
d'informations
signal vidéo ou câble deux fils blindés
concernant l'alimen-
et torsadés (max. 100 m)
tation supplémen-
taire, reportez-vous
à la notice de
l'électronique de
base ou à la notice
des composants
intégrés.)
Prévoyez le câblage correspondant
pour les postes SIP
Visser le poste directement
avec la colonne
Haut-parleur
21-1100
Caméra professionnelle (avec
éclairage) 21-2903
Touche d'appel, étiquette
21-2011
Microphone 21-3100
Tôle de serrage pour la fixa-
tion du poste et du premier
cache ou d'autres postes
Jeu de caches 1 21-5334
Tôle de serrage
Raccordement téléphonique
