Inbetriebnahme; Einbau Unterputzgehäuse; Serie 5 / 10 Montieren; Anschluss An Die Telefonleitung - Telecom Behnke 5 Serie Anleitung

inbetriebnahme

3.
3.1. Einbau Unterputzgehäuse
Bitte beachten Sie die Montagehinweise im
UP-Gehäuse.

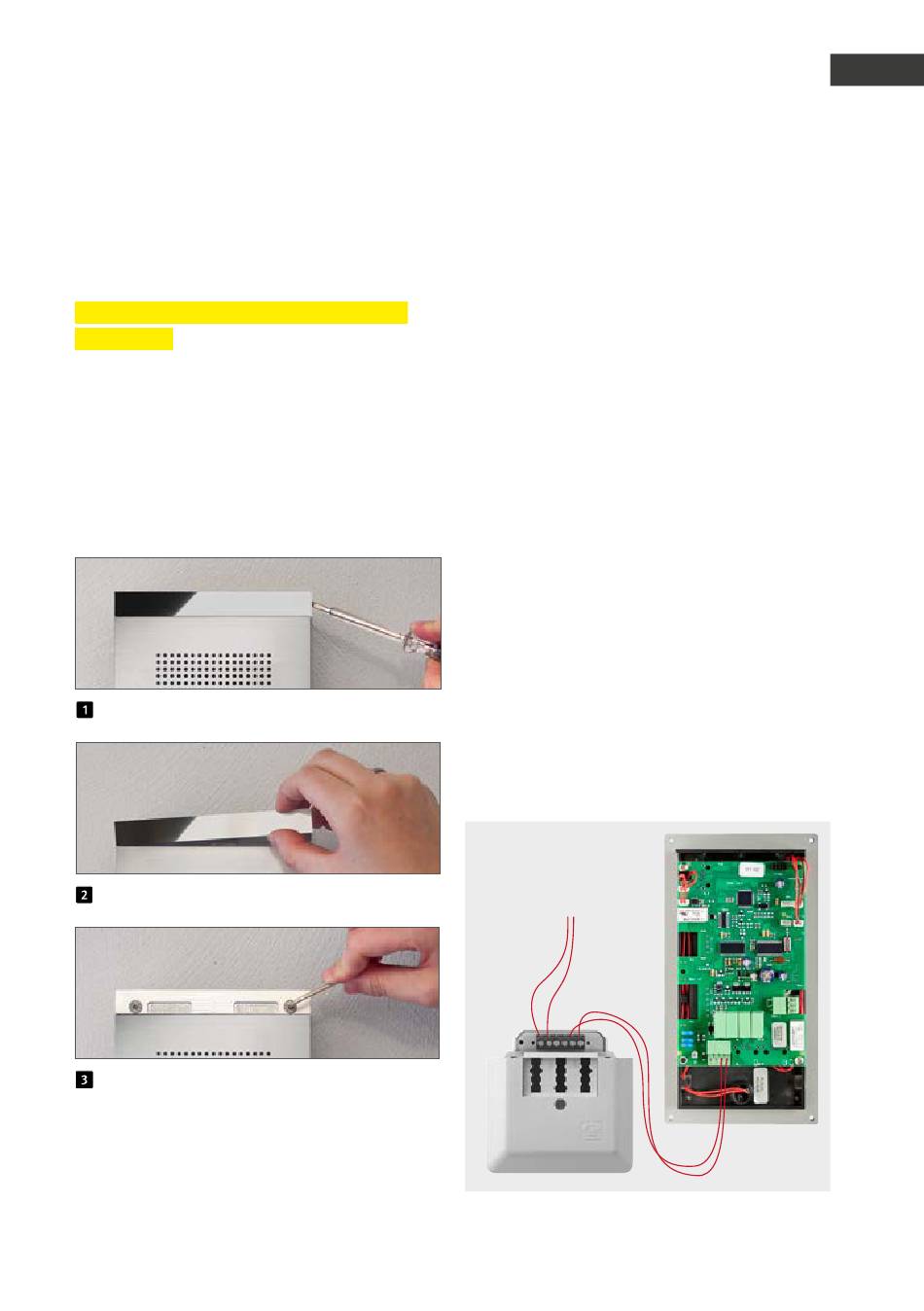

3.2. Serie 5 / 10 montieren

Türstationen der Serien 5 /10 werden bereits
montiert geliefert. Gehen Sie bitte beim Einbau
wie hier gezeigt vor. Hinweise zur elektrischen
Montage finden Sie auf den folgenden Seiten.
Edelstahlstreifen abklipsen (nur bei Serie 10)
Edelstahlstreifen entfernen (nur bei Serie 10)
Türstation anschließen und im vorgesehen
AP/UP-Gehäuse, Hohlwand oder in der Behnke-
säule (nur Serie 5) befestigen. Bei Geräten der
Serie 10 die Edelstahlstreifen wieder befestigen.
www.behnke-online.de

3.3. Anschluss an die Telefonleitung

Zur Inbetriebnahme muss die Behnke Türstation
Serie 5 / 10 an einen analogen Telefonhauptan-
schluss oder an eine analoge Nebenstelle einer
Telefonanlage angeschlossen werden. Dabei
wird die zweiadrige Telefonleitung zur Behnke
Türstation Serie 5 / 10 geführt und an der dafür
vorgesehenen Anschlussklemme angeschlos-
sen.
Sie können darüber hinaus eine 15 V potential-
freie Gleichspannung als Zusatzversorgung über
die 15 V Buchse anschließen. Diese wird u. a.
benötigt, um die Beleuchtung zu betreiben,
Sprachansagen aufzunehmen und abzuspielen,
sowie den externen Zusatzverstärker in Betrieb
zu nehmen.
Beim Anklemmen der Telefonleitung erklingt ein
längerer Ton, der die Initialisierung der Behnke
Türstation Serie 5 / 10 signalisiert. Während des
Signaltons wird die Leitung belegt.
Telefonanschluss
Anleitung Serie 5 / 10
Inbetriebnahme
Anschluss an die Telefonleitung
