ÉquipeR lA colonne
3.
Tôle de serrage 1
(intégration fixe)
Tôle d'appui pour
portiers téléphoniques,
modules et caches
Fente d'aération
Les deux fentes
d'aération (en haut/
en bas) ne doivent
pas être bouchées !
Risque de formation
de condensation.
Traverse *
La traverse sert à la
stabilisation de la
colonne avec des
longueurs de plus de
2,20 m (uniquement
disponible sur certains
modèles de colonne).
Les traverses peuvent
être retirées par un
personnel qualifié
si besoin. Respectez
les matériaux de la
colonne (V2A).
Tôle de maintien pour le
montage d'un boîtier de
jonction (uniquement
disponible sur certains
modèles de colonne)
Plaque au sol avec
couvercle (fixation
avec goujons filetés)
Passage de câbles par
en-dessous à travers
le pied de la colonne
www.behnke-online.fr
Notice de montage des colonnes en acier inox
*
*

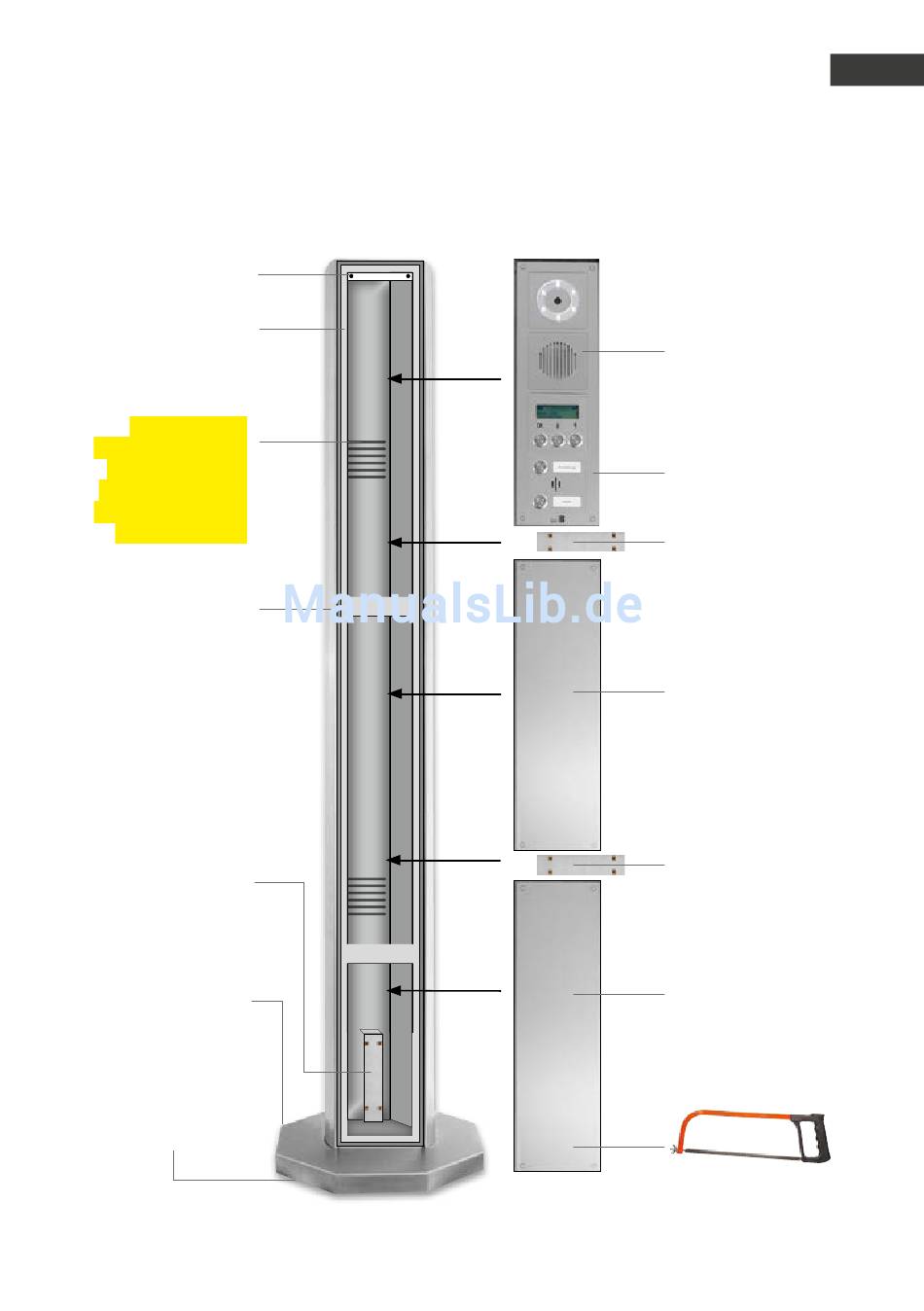

Équiper la colonne
Portier
téléphonique,
120 mm de largeur
(exemple Série 20)
Cadre avant
Jeu de caches 1 : Tôle de
serrage 2
Cache
avec palier en-haut
Tôle de serrage 3
Cache sans palier à
raccourcir selon les
besoins, arête infé-
rieure non visible
F
