11.2.5 90°-Umlenkspiegel
Der 90°-Umlenkspiegel (max. Umgebungstemperatur 180°C) ist wie
folgt erhältlich:
XXXMIACRAJ
XXXMIACRAJ1 90°-Umlenkspiegel mit integriertem Luftblasvorsatz

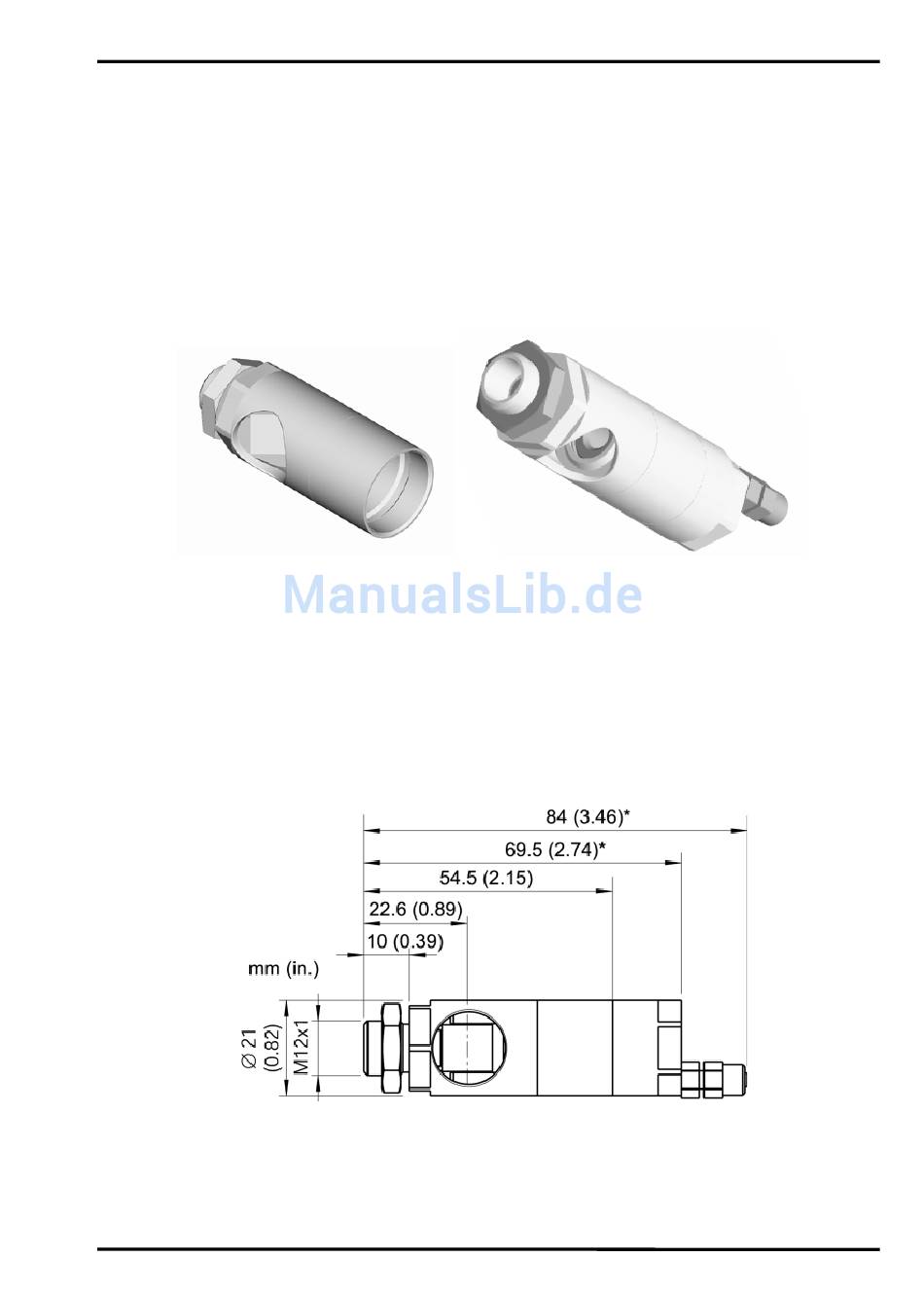

Abbildung 60: 90°-Umlenkspiegel XXXMIACRAJ (links),
mit integriertem Luftblasvorsatz XXXMIACRAJ1 (rechts)
Abweichend
Luftblasvorsatz, Seite 95, können Sie an Stelle des Vorderteils ③ des
Luftblasvorsatzes den 90°-Umlenkspiegel montieren.
Abbildung 61: 90°-Umlenkspiegel (* mit Luftblasvorsatz)
MI3
90°-Umlenkspiegel als Zubehör für Luftblasvorsatz
oder Luftkühlung
