Zubehör

11.1.2 USB/RS485 Adapter

Die Entfernung zwischen Box und PC kann für die RS485
Schnittstelle bis zu 1200 m betragen. Damit kann der PC unabhängig
vom Montageort
Umgebungsbedingungen im Kontrollraum aufgestellt werden.
Der USB/RS485 Adapter wird über den USB Anschluss des
Computers mit Spannung versorgt.
Anschluss der Datenleitungen:
Box
A

B

88
des

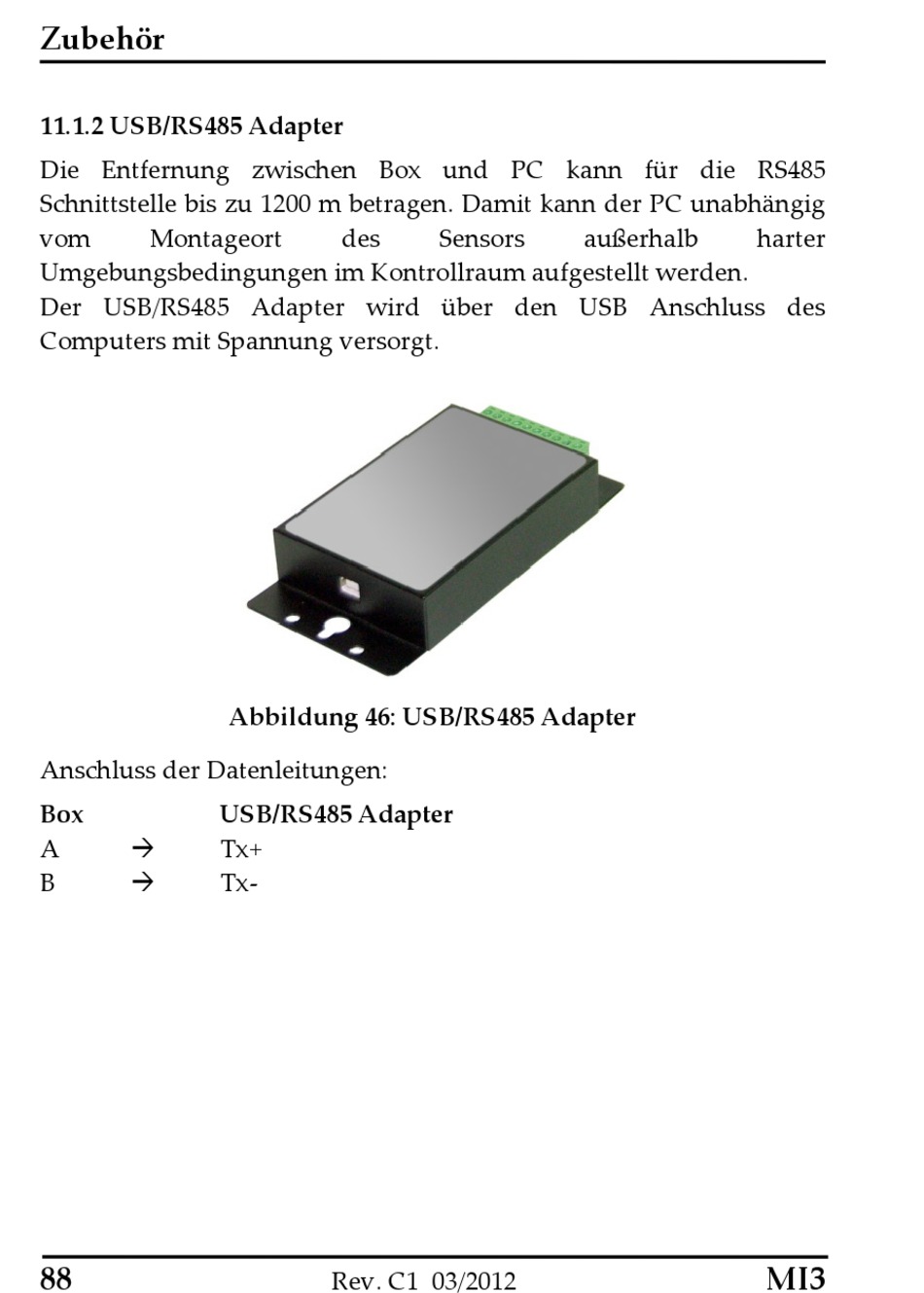

Abbildung 46: USB/RS485 Adapter
USB/RS485 Adapter
Tx+
Tx-
Rev. C1 03/2012
Sensors außerhalb harter
MI3
