RayTek MI3 Betriebsanleitung Seite 127

In der Tabelle sind jeweils acht Einträge für den Emissionsgrad ①
und die zugehörigen Alarmwerte ② möglich. Zum Verändern der
Einträge werden die folgenden Befehle verwendet:
Anwahl des 2. Tabelleneintrags ③
EP=2
EV=0.600 Emissionsgrad 2. Tabelleneintrag auf 0.600 gesetzt ④
Alarmwert 2. Tabelleneintrag auf 220.0 gesetzt ⑤
SV=220.0
③
④
⑤

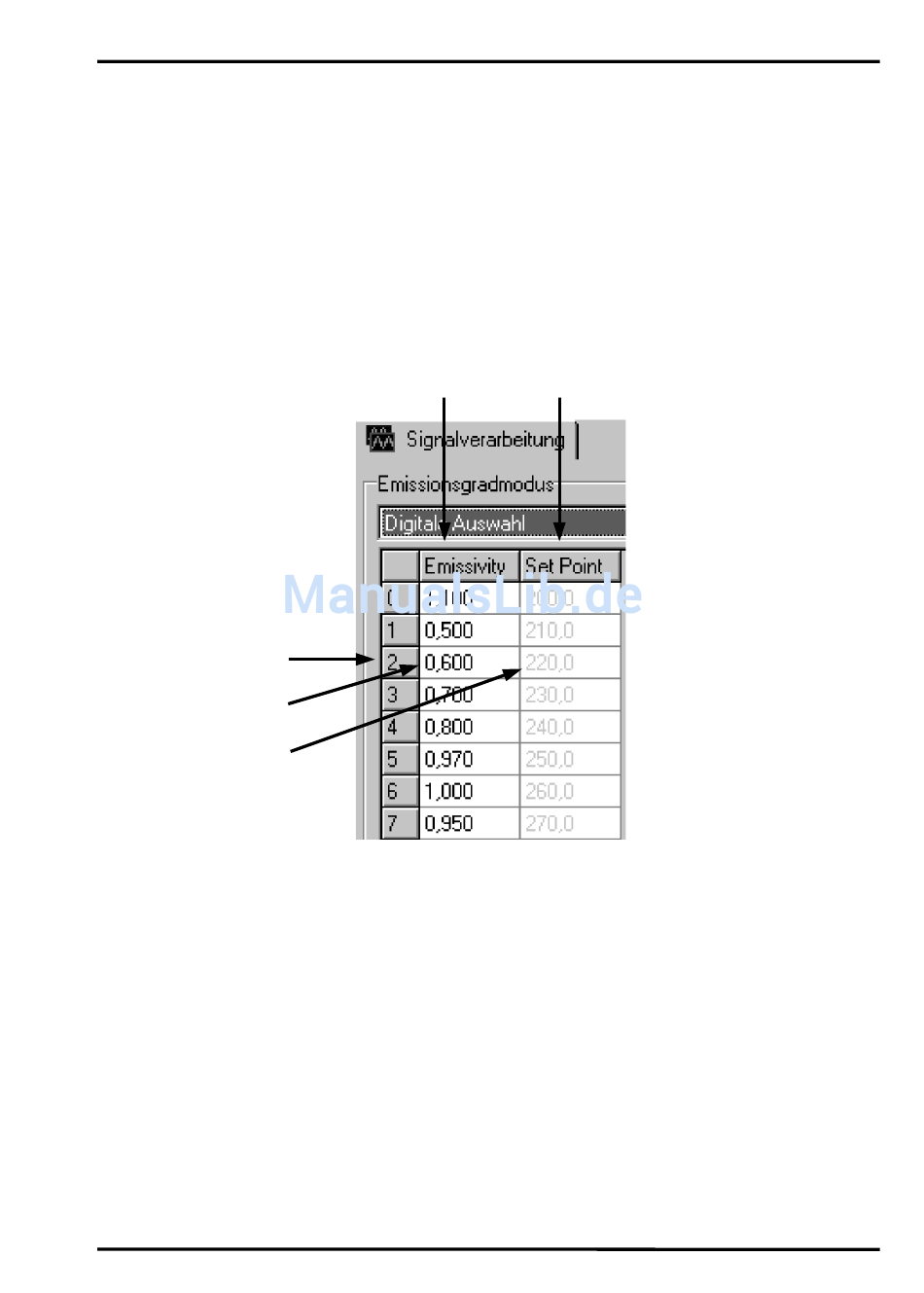

Abbildung 71: Tabelle mit Emissionsgraden und Alarmwerten
Zur Auswahl eines Tabelleneintrags müssen die 3 externen FTC-
Eingänge verwendet werden. Die Auswahl wird über die
anliegenden Signalpegel
Einstellen des Emissionsgrades (digitale Steuerung)
14.1.4.3 Signalverarbeitung
Zur Signalverarbeitung können die folgenden Parameter gesetzt
werden, siehe auch Abschnitt 8.5
MI3
① ②
vorgenommen,
Signalverarbeitung Seite
Rev. C1 03/2012
Programmierung
siehe Abschnitt
Seite 53.
68.
7.2
127
