Zubehör

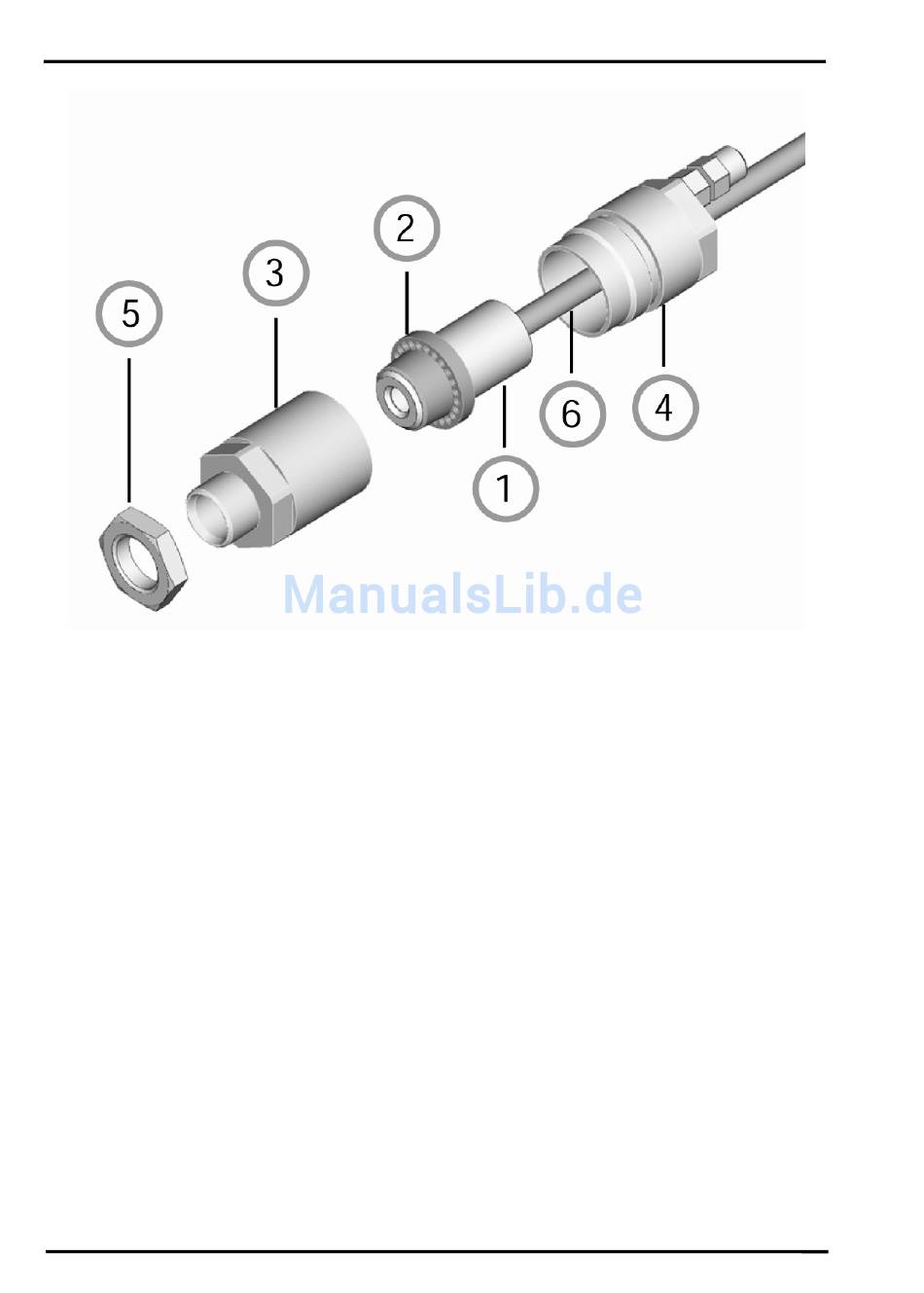

Abbildung 53: Montage des Luftblasvorsatz
1. Lösen Sie das Messkopfkabel des Sensors ① von der
Kommunikationsbox durch Abklemmen der Drähte!
2. Öffnen Sie dann den Luftblasvorsatz ③ ④ und schrauben Sie
den weißen Kunststoffring ②auf den Messkopf bis zum
Ende des Gewindes! Vorsicht: nicht zu fest anziehen!
3. Führen Sie das Kabel ⑥ durch die Rückseite ④ des
Luftblasvorsatz.
4. Schließen Sie den Luftblasvorsatz ③ ④ und befestigen Sie
die Kabel wieder am Elektronikgehäuse. Befestigen Sie die
Mutter ⑤.
