6.4 Alarmausgang RELAY
Quelle:
Signal:
Anschlüsse: RELAY, RELAY
Der Alarmausgang wird über die Objekttemperatur oder die
Messkopftemperatur gesteuert. Im Falle eines Alarms schaltet der
potentialfreie Kontakt des internen Halbleiterrelais. Der Kontakt darf
mit maximal 48 V / 300 mA belastet werden.
Wenn Spannungsspitzen über induktive Lasten auftreten können, die
die maximal
überschreiten würden, so ist eine geeignete Schutzschaltung
vorzusehen.
RELAY
RELAY

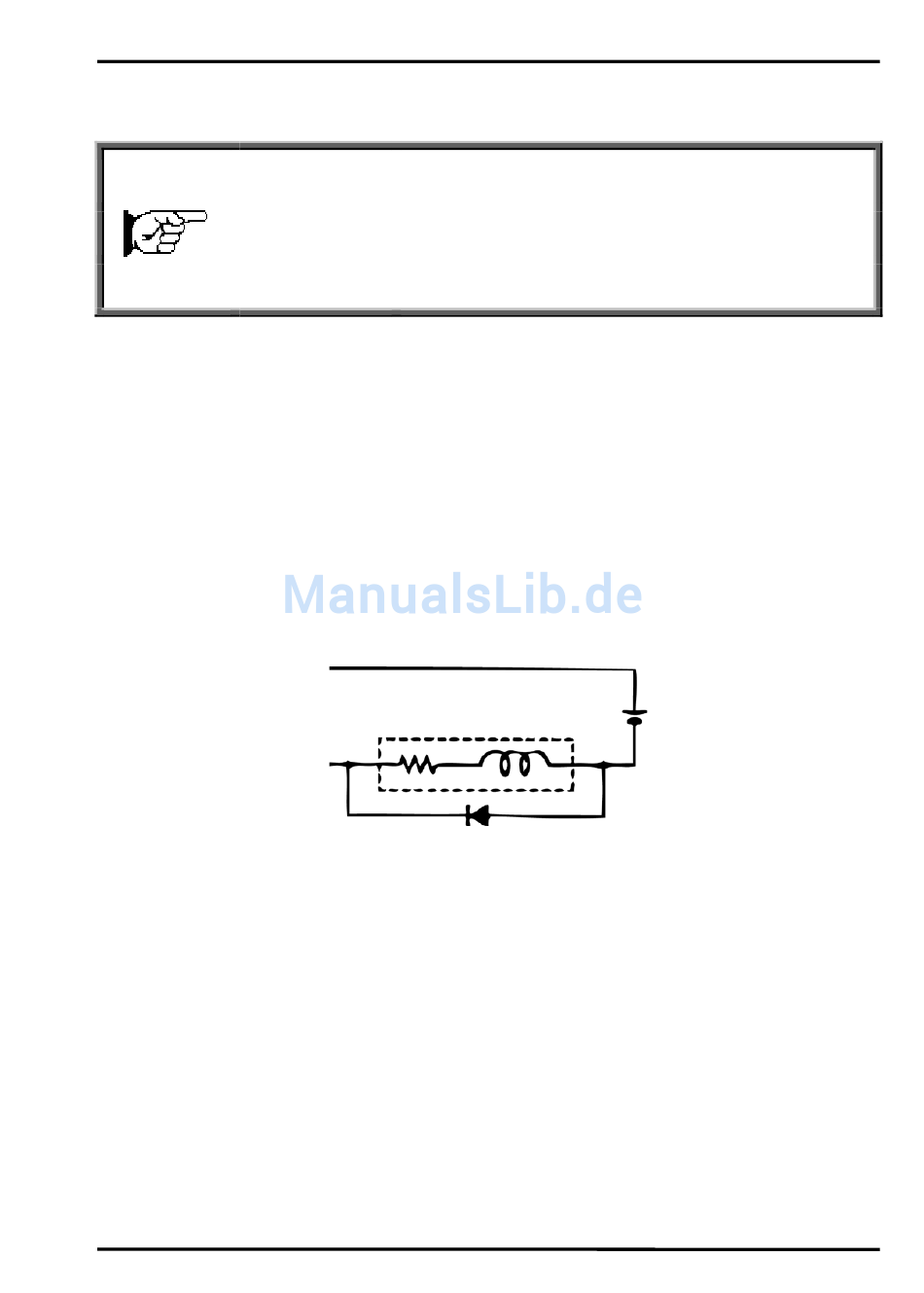

Abbildung 20: Überspannungsschutz für den Alarmausgang
MI3
Objekttemp. / Messkopftemp.
potentialfreier Kontakt
zulässige Spannung
Rev. C1 03/2012
Ausgänge
für den Alarmausgang
51
