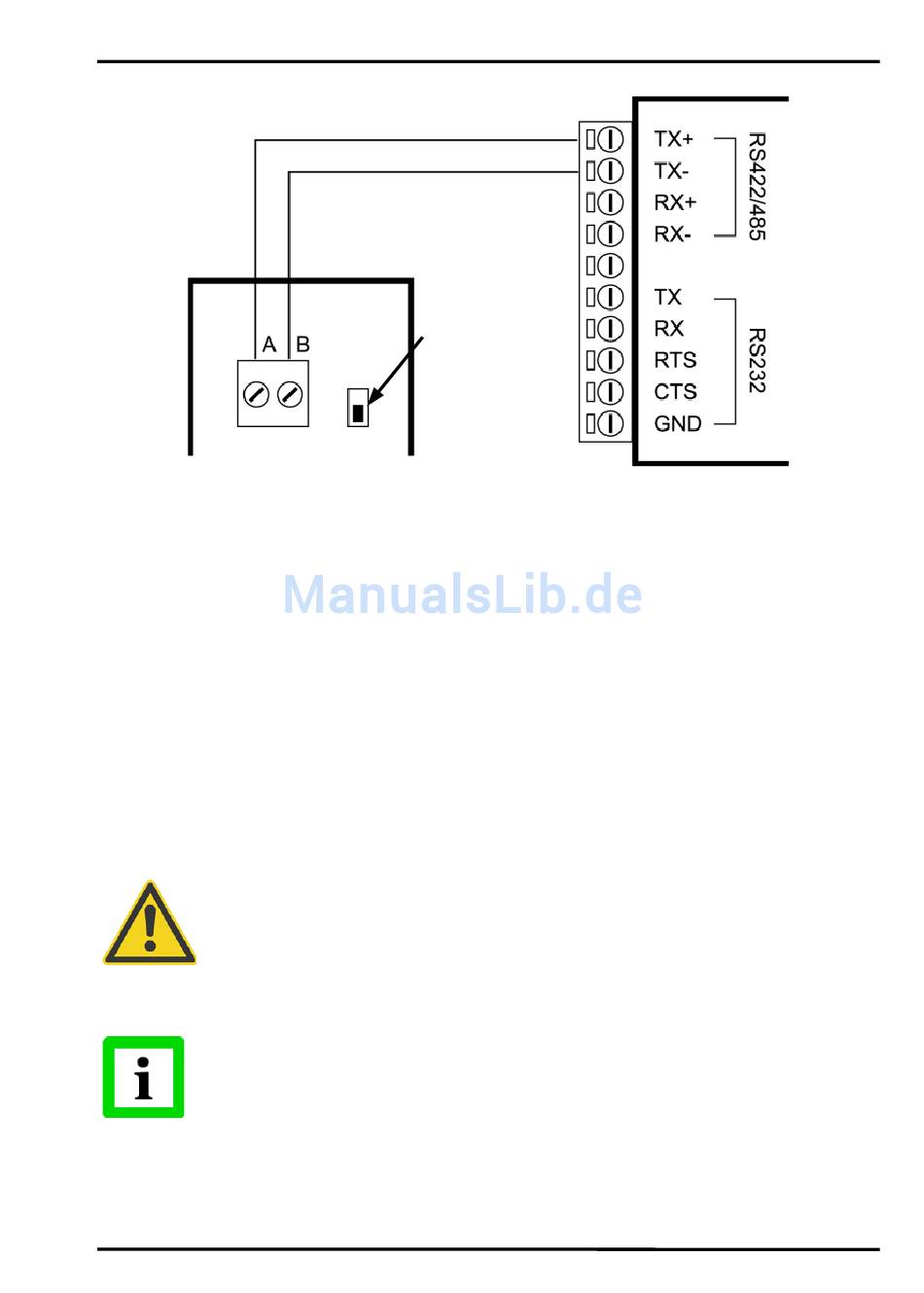

Abbildung 47: Verdrahtung der RS485 Schnittstelle der Box (links)
Zur Installation mehrerer Boxen (max. 32) in einem RS485 Netzwerk
(Multidrop) werden die Boxen parallel zueinander geschaltet. Um
Masseschleifen zu vermeiden, müssen alle Geräte im Netzwerk über
die gleiche Spannungsversorgung betrieben werden!
Der Abschlusswiderstand einer jeden Box muss deaktiviert sein mit
Ausnahme der letzten Box im Netzwerk. Der Schalter zum
Deaktivieren des Abschlusswiderstandes befindet sich auf der
Leiterplatte im Innern der Box, siehe Abbildung oben.
Ein falsches Setzen des Abschlusswiderstandes kann die
Zerstörung der Elektronik zur Folge haben!
Es wird dringend empfohlen, paarweise verdrillte und
geschirmte Leitungen zu verwenden (z.B. CAT.5)!
MI3
Abschluss-
widerstand,
deaktiviert!
mit dem USB/RS485 Adapter (rechts)
