10.2.5 90°-Umlenkspiegel
Der 90°-Umlenkspiegel ist wie folgt erhältlich:
XXXMIACRAJ 90°-Umlenkspiegel als Zubehör für Luftblasvorsatz oder Luftkühlung
XXXMIACRAJ1 90°-Umlenkspiegel mit integriertem Luftblasvorsatz (nicht verfügbar für LTH Köpfe)

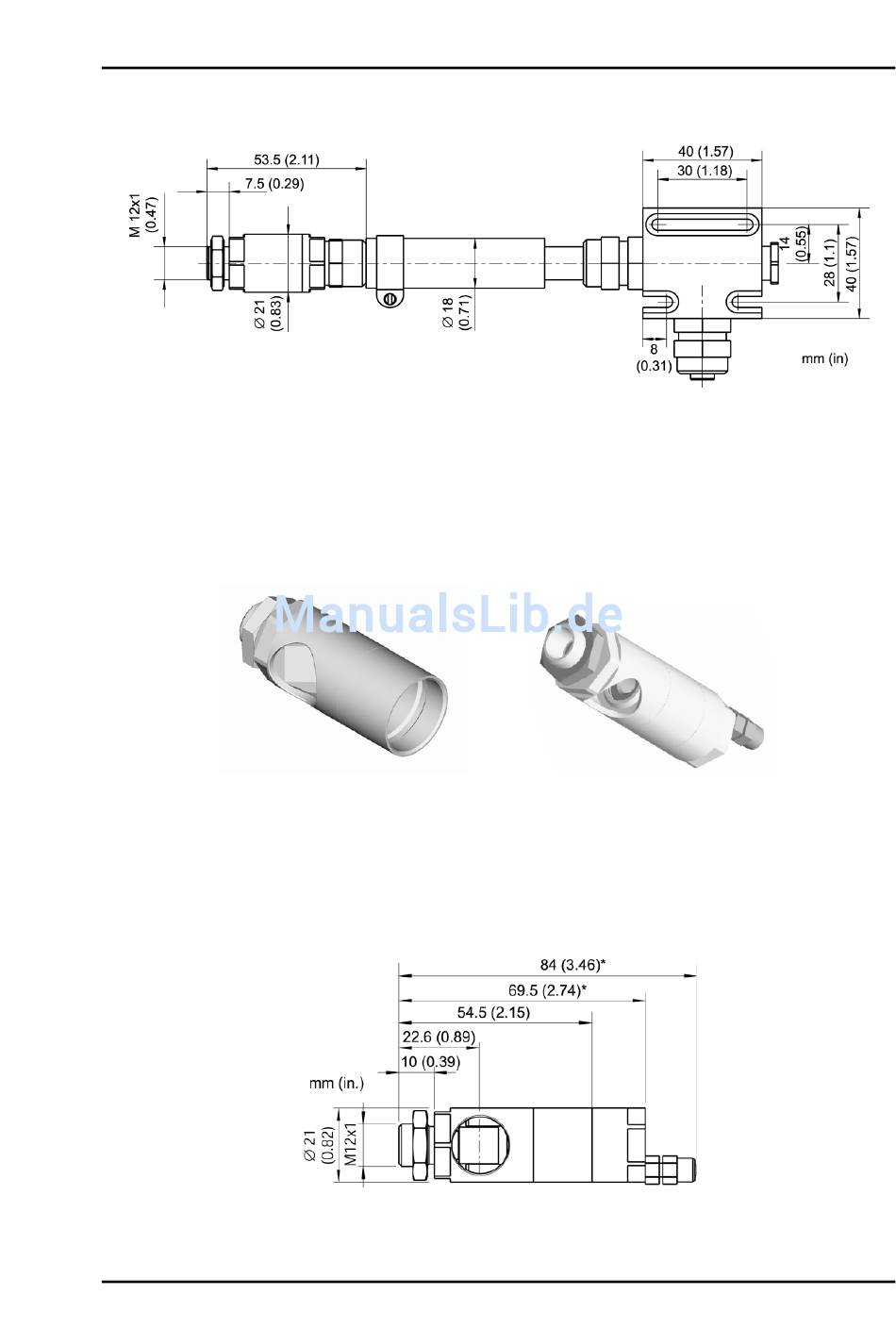

Abbildung 57: 90°-Umlenkspiegel XXXMIACRAJ (links),
mit integriertem Luftblasvorsatz XXXMIACRAJ1 (rechts)
Der 90°-Umlenkspiegel widersteht Umgebungstemperaturen bis 180°C.
Zur Montage des 90°-Umlenkspiegels, siehe Abschnitt 10.2.3 Luftblasvorsatz, Seite 64. Anstelle des
Frontteils ③ ist der 90°-Umlenkspiegel zu montieren.
Abbildung 58: 90°-Umlenkspiegel (* mit Luftblasvorsatz)
MI3
innen Ø: 9 mm
außen Ø: 12 mm
Abbildung 56: Abmessungen
Rev. F2 03/2014
Schlauch:
Zubehör
