Eingänge
• Wenn die Hintergrundtemperatur bekannt und konstant ist,
kann der Bediener diesen festen Temperaturwert in das Gerät
schreiben.
• Die Kompensation der Hintergrundtemperatur mit Hilfe eines
zweiten Temperatursensors (Infrarot- oder Kontaktsensor)
liefert sehr
Echtzeitmessung. So wird der Spannungsausgang des zweiten
Sensors mit dem FTC2 Analogeingang des ersten Sensors
verbunden (dieser muss auf 0 - 5 VDC gesetzt sein - entspricht
unterem und oberem Ende des Temperaturbereichs bei
Werksvoreinstellung), wobei beide Sensoren auf den gleichen
Temperaturbereich gesetzt sein müssen.
erfasst die Hinter-
grundtemperatur
0 – 5 VDC
an Eingang
FTC2
IR Strahlung des
Hintergrunds
IR Strahlung des
Messobjekts

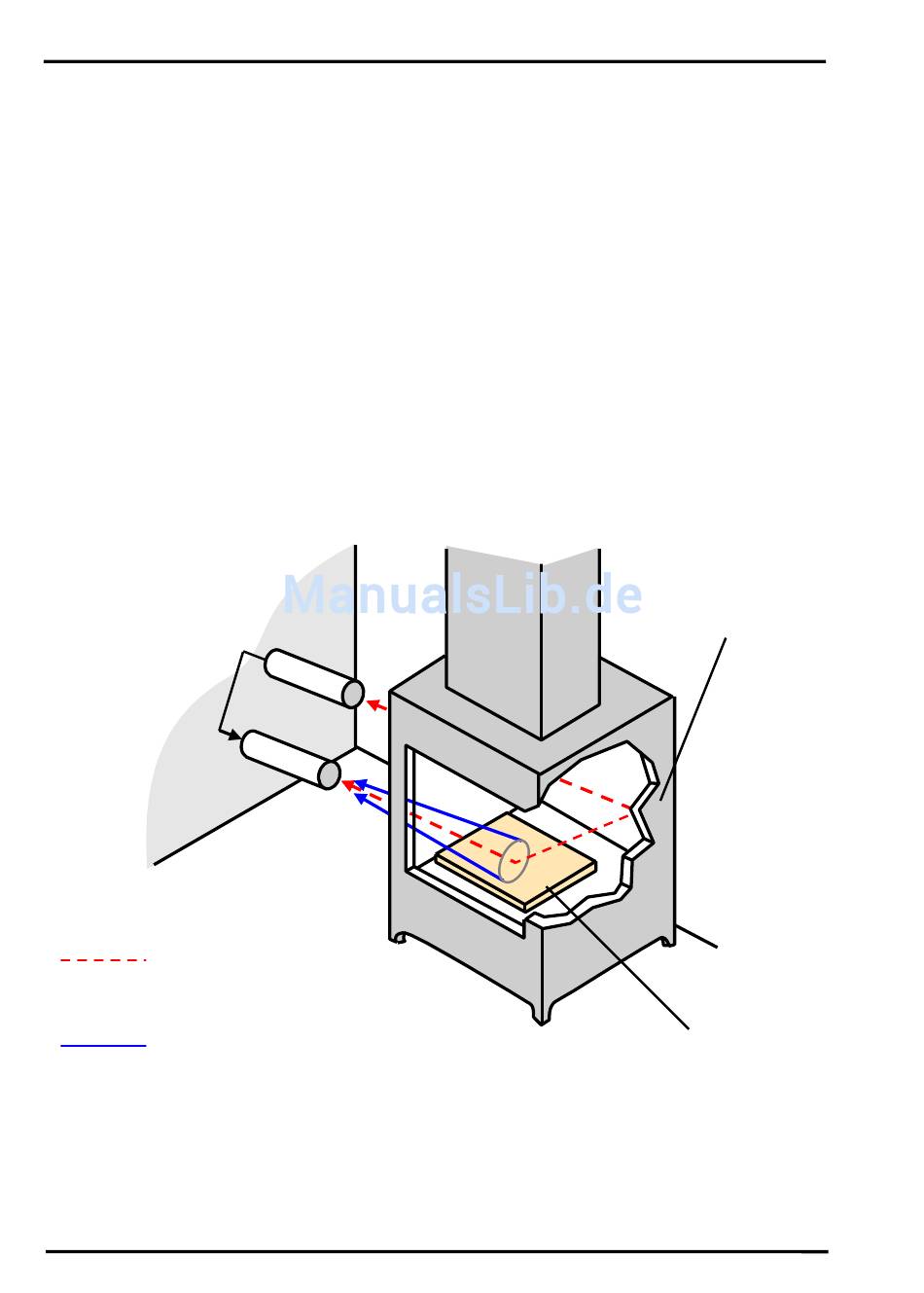

Abbildung 23: Kompensation der Hintergrundtemperatur
56
genaue Ergebnisse
Sensor 2
Sensor 1
erfasst das
Messobjekt
Rev. C1 03/2012
durch Kompensation
Ofenwand
Messobjekt
in
