Installation
8. Schrauben
Durchführung des Gehäuses. Ziehen Sie die Druckschraube
fest, aber nicht überdrehen!
9. Verbinden Sie die Drähte ⑥ mit der Anschlussleiste auf der
Leiterplatte!

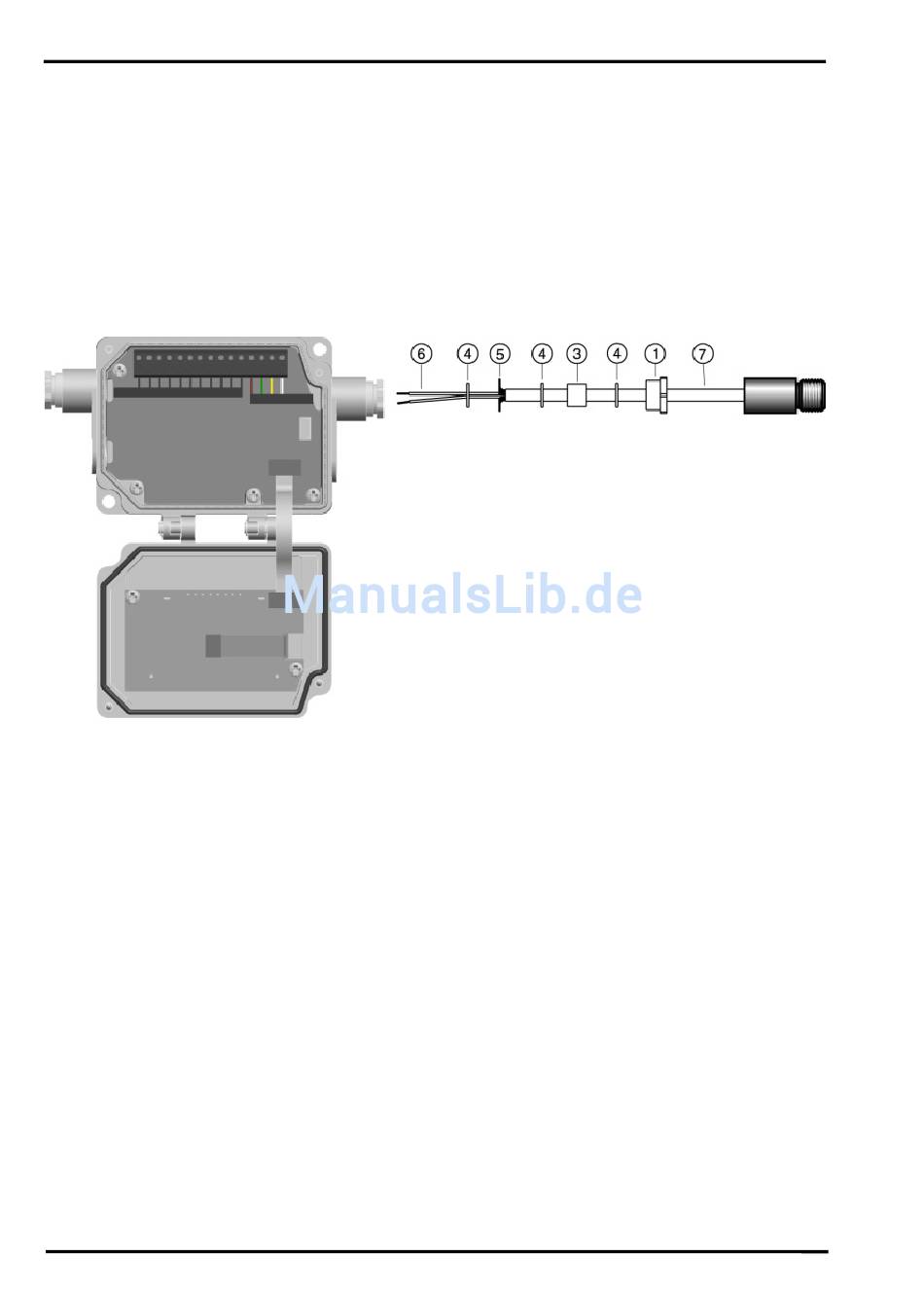

Abbildung 12: Anschluss von Messkopfkabel an

5.3.2 Kommunikationsbox (DIN)

Die Verdrahtung
Farbkodierung, siehe Abschnitt 5.4.3
TE), Seite 42.

5.4 Verdrahtung Anschlussleiste

Zum Anschluss der Spannungsversorgung und möglicher Ein- und
Ausgänge ist ein Kabel mit einem Außendurchmesser zwischen 4
und 6 mm zu verwenden mit Leitungsquerschnitten von 0.14 bis
max. 0.75 mm².
38
Druckschraube ①
Sie die
Kommunikationsbox
des Messkopfkabels
Rev. C1 03/2012
wieder
Messkopfkabel und Messkopf
erfolgt
Kommunikationsbox (DIN 4
in die
über eine
MI3
