Installation
5.4.5 EMV Festigkeit für Kommunikationsbox (DIN)
Um die EMV Festigkeit des Geräts gemäß CE Erklärung
sicherzustellen, sind alle Leitungen des Kabels mit dem
beigefügten Ferritkern zu versehen. Die Kabelschirmung
muss am Terminal Pin <Schirm> angeschlossen werden!
Anschluss der
Schirmung an
Terminal Pin
<Schirm>

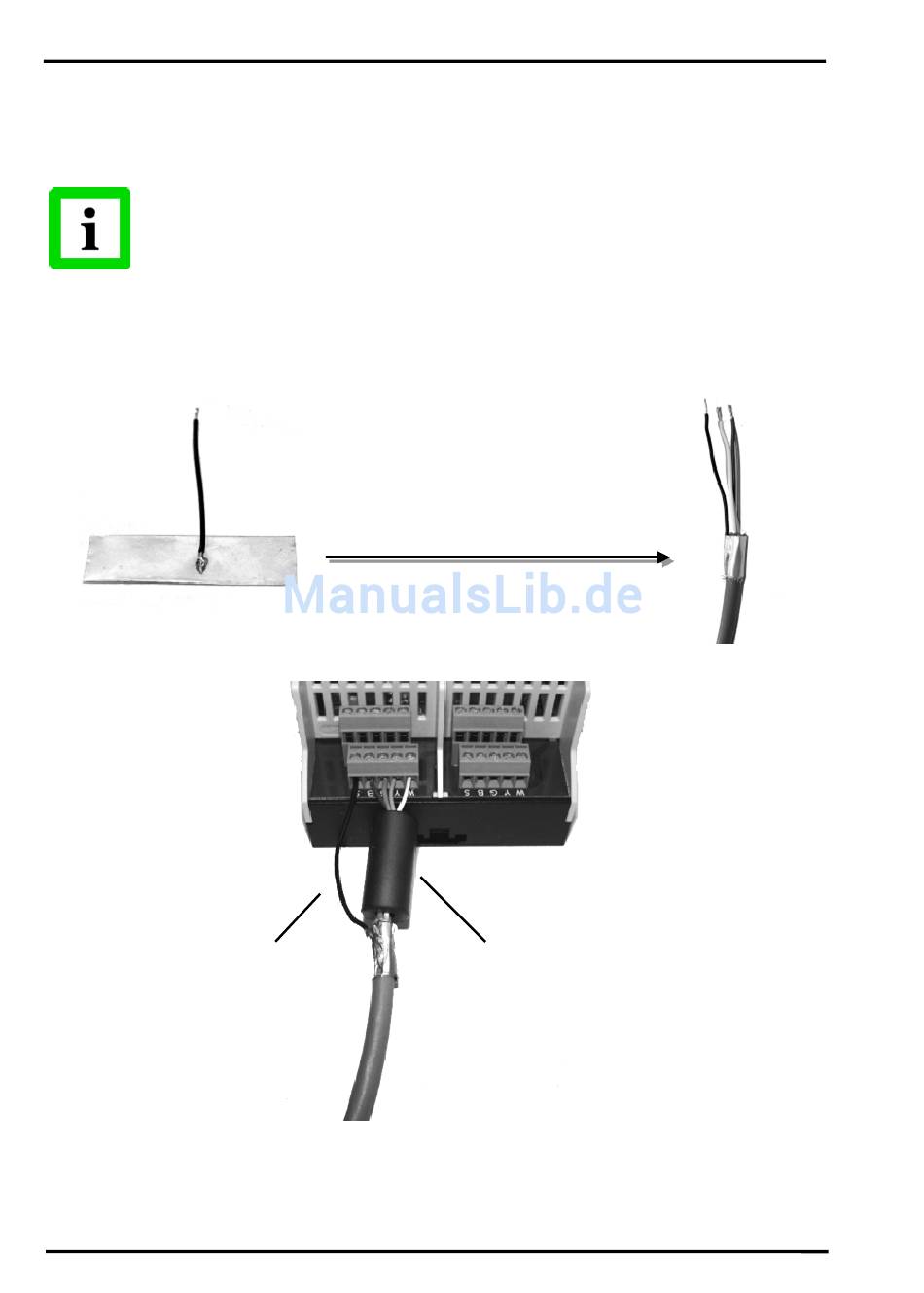

Abbildung 17: Montage von Schirm und Ferritkern
44
Umwickeln des Kabels mit
selbstklebendem Schirmband
Alle Leitungen
(außer Schirmung)
mit Ferritkern
versehen
