Zubehör

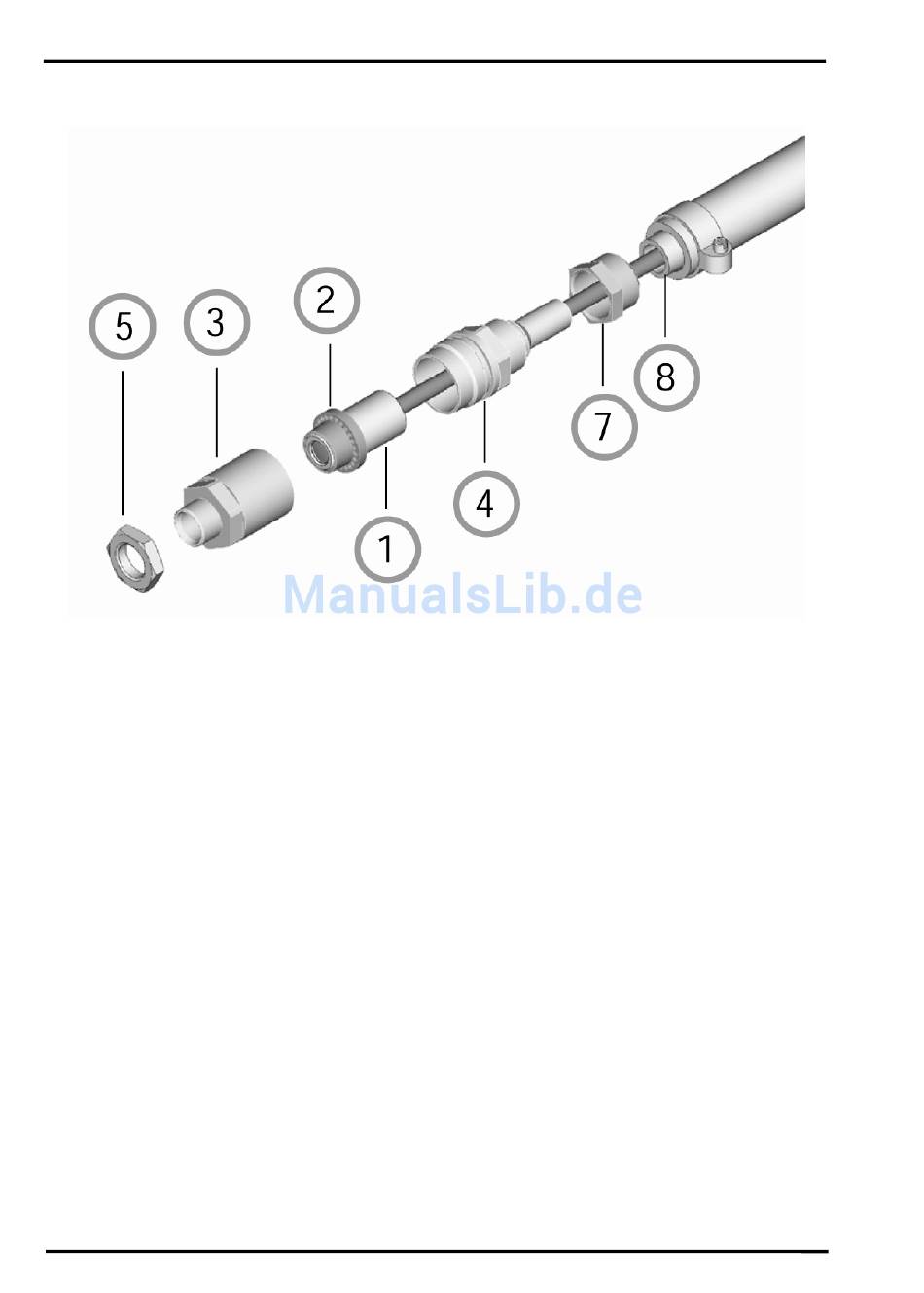

Abbildung 57: Luftkühlung mit Luftblasvorsatz
Die Luftkühlung hat folgende Bestandteile:
① Messkopf
② Kunststoffring (Luftblasvorsatz)
③ Vorderteil des Luftblasvorsatzes
④ Rückteil des Luftblasvorsatzes
⑤ Mutter
⑥ Kabel zwischen Messkopf und Elektronikbox, geführt durch
den T-Adapter
⑦ Schlauchanschlussmutter
⑧ innerer Schlauch
⑨ äußerer Schlauch
⑩ T-Adapter
