6. Stellen Sie im Feld "Normierungs-DLL" den Eintrag "nrms7pmc.nll" ein. Betätigen Sie die
7. Tragen Sie die AR_ID als Hexadezimalwert ein. Der Wert wird durch die Projektierung im
8. Im Feld "Interner Archivvariablenname" wird der vom System erzeugte interne
9. Schließen Sie den Dialog über die Schaltfläche "OK".
10.Speichern Sie die Änderungen und schließen Sie das Tag Logging.
11.6.2.17 So projektieren Sie die AR_SEND-Variante für mehrere Archivvariablen
Einleitung
Der Datenaustausch für mehrere Archivvariablen über die AR_SEND-Funktion kann in
verschiedenen Varianten erfolgen.
● Variante "Mehrere Archivvariablen", wenn die Werteversorgung mehrerer Archivvariablen
● Variante "Mehrere Archivvariablen - optimiert", wenn die Werteversorgung möglichst vieler
In diesen beiden Varianten werden AR_ID und AR_ID-Subnummer genutzt.
AR_ID und AR_ID-Subnummer stellen die Zuordnung zwischen den Daten im AS und der
Archivvariablen her und werden mit anderen Parametern bei der Projektierung der
Datenblöcke und des Funktionsbausteins SFB 37 "AR_SEND" im AS festgelegt.
WinCC: Kommunikation
Systemhandbuch, 02/2013, A5E32318637-AA
Schaltfläche "Optionen". Es öffnet sich ein Eingabe-Dialog.
AS vorgegeben.

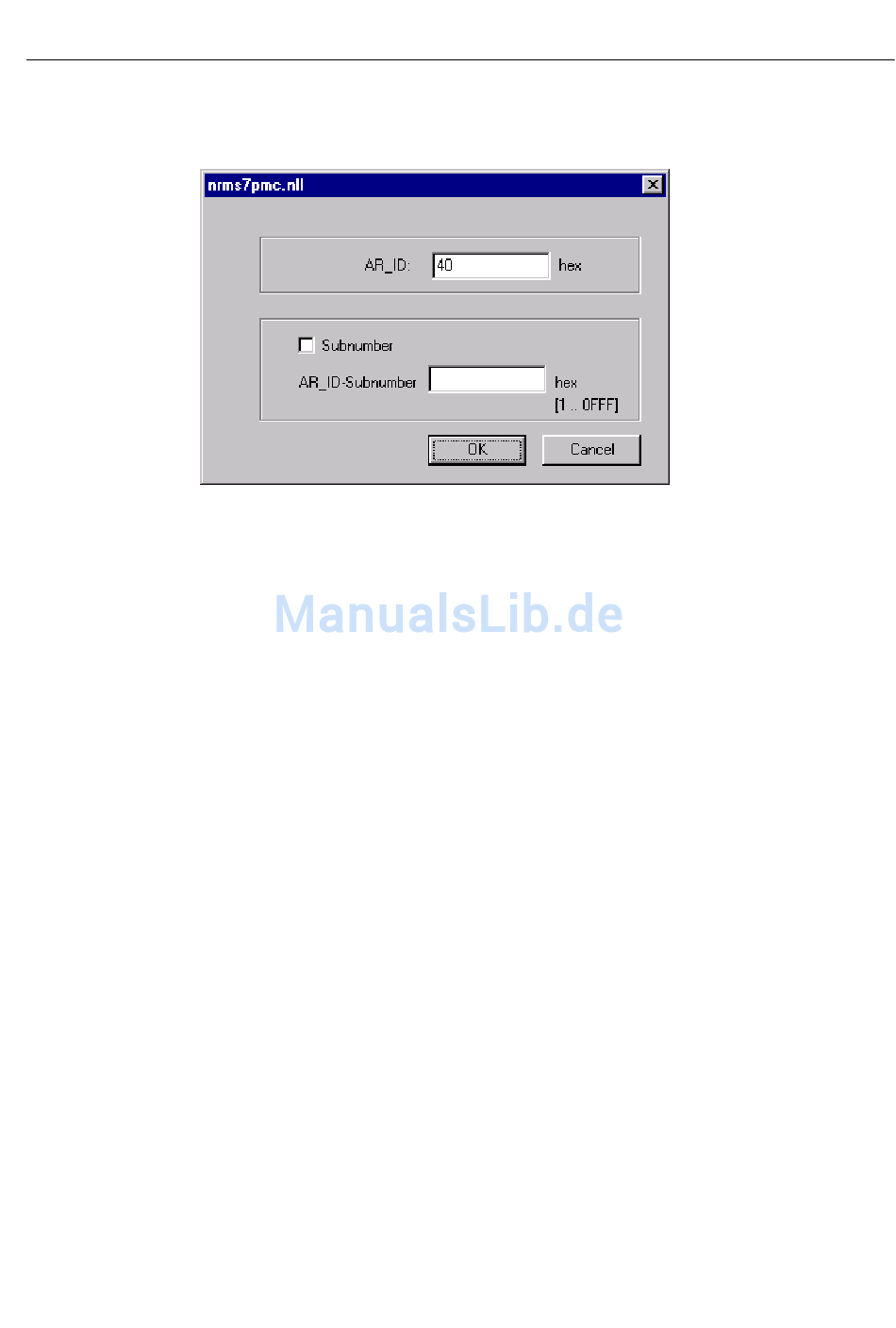

Deaktivieren Sie das Kontrollkästchen "Subnumber", da in dieser AR_SEND-Variante keine
Subnummer benutzt wird.
Schließen Sie den Dialog über die Schaltfläche "OK".
Archivvariablenname angezeigt. Er enthält den Namen der zugeordneten
Rohdatenvariable und die AR_ID. Im Feld "Archivvariablenname" kann bei Bedarf ein Alias
für diese Archivvariable festgelegt werden. Wird kein Alias eingetragen, so wird der interne
Archivvariablenname zur Verwaltung im Prozesswertarchiv und Adressierung der
Archivvariable in WinCC benutzt.
mit mehreren Werten an verschiedenen Zeitpunkten erfolgen soll.
Archivvariablen mit je einem Wert an einem Zeitpunkt erfolgen soll.
