SIMATIC S7 Protocol Suite
11.6 Sonderfunktionen

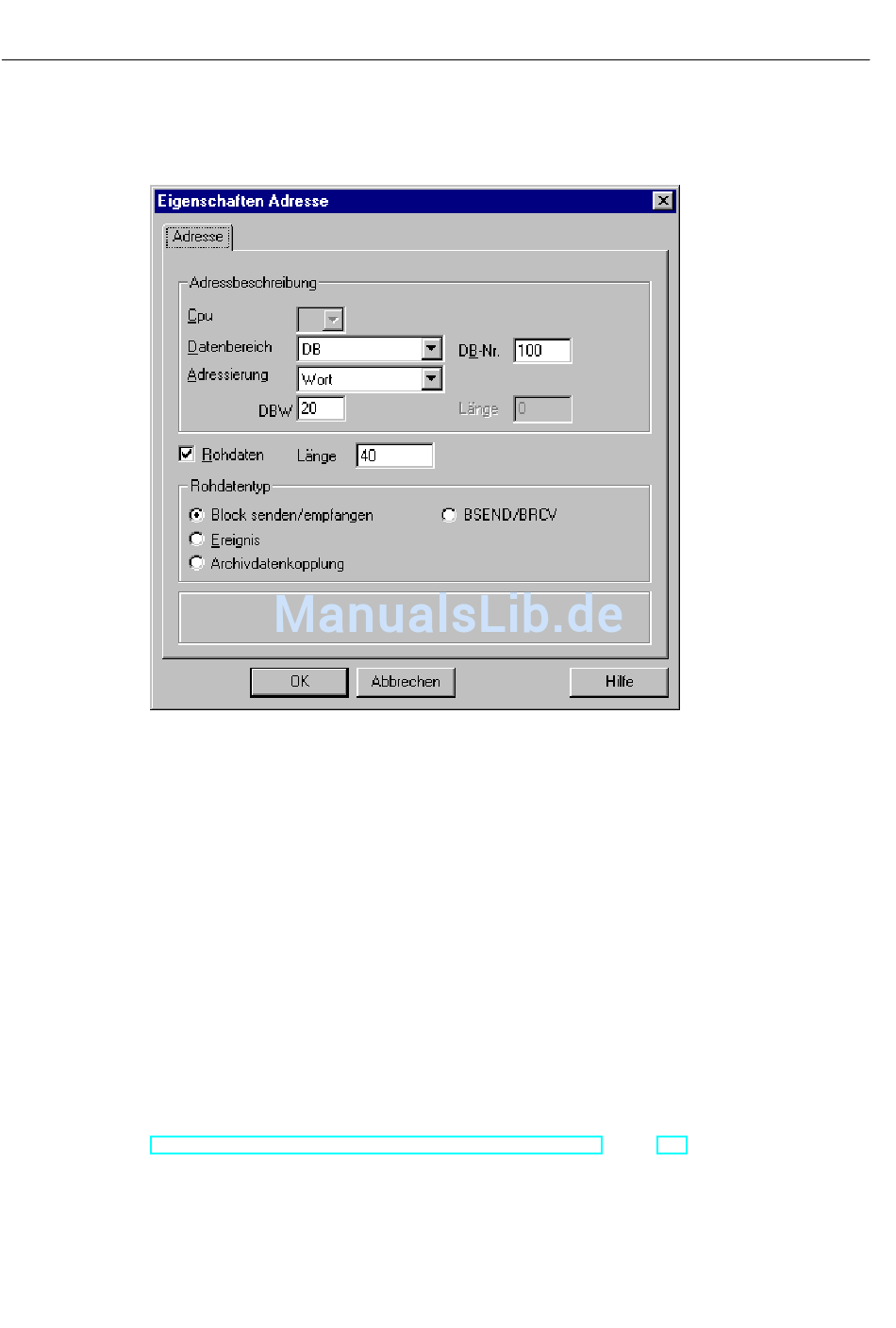

Die folgende Abbildung zeigt ein Beispiel einer Projektierung für einen 40 Byte langen
Datenbereich im Datenbaustein 100 ab Datenwort 20:
Lesen einer Rohdatenvariable als Byte-Array
Das Lesen dieser Rohdatenvariable erfolgt wie das Lesen einer "normalen" Prozess-
Variablen. Der entsprechende Datenblock wird beim AS angefordert und nach Empfang der
Daten an den Anwender übergeben.
Eine Übertragung erfolgt hierbei immer auf Initiative von WinCC. Ein sporadischer oder
ereignisgesteuerter Datenempfang auf Initiative des AS ist über diese Rohdaten-Variable nicht
möglich.
Schreiben einer Rohdatenvariable als Byte-Array
Das Schreiben dieser Rohdaten-Variable erfolgt wie das Schreiben einer "normalen" Prozess-
Variablen. Nach dem Senden des Datenblocks und dem Empfang einer positiven Quittung
vom AS wird der Datenblock in das Abbild des Datenmanagers übernommen.
Siehe auch
So projektieren Sie eine Rohdaten-Variable als Byte-Array (Seite 283)
282
WinCC: Kommunikation
Systemhandbuch, 02/2013, A5E32318637-AA
