3. Wählen Sie im Kontextmenü der Kanal-Unit den Eintrag "Neue Verbindung...".
4. Geben Sie der Verbindung im Feld "Name" auf der Registerkarte Allgemein einen im Projekt

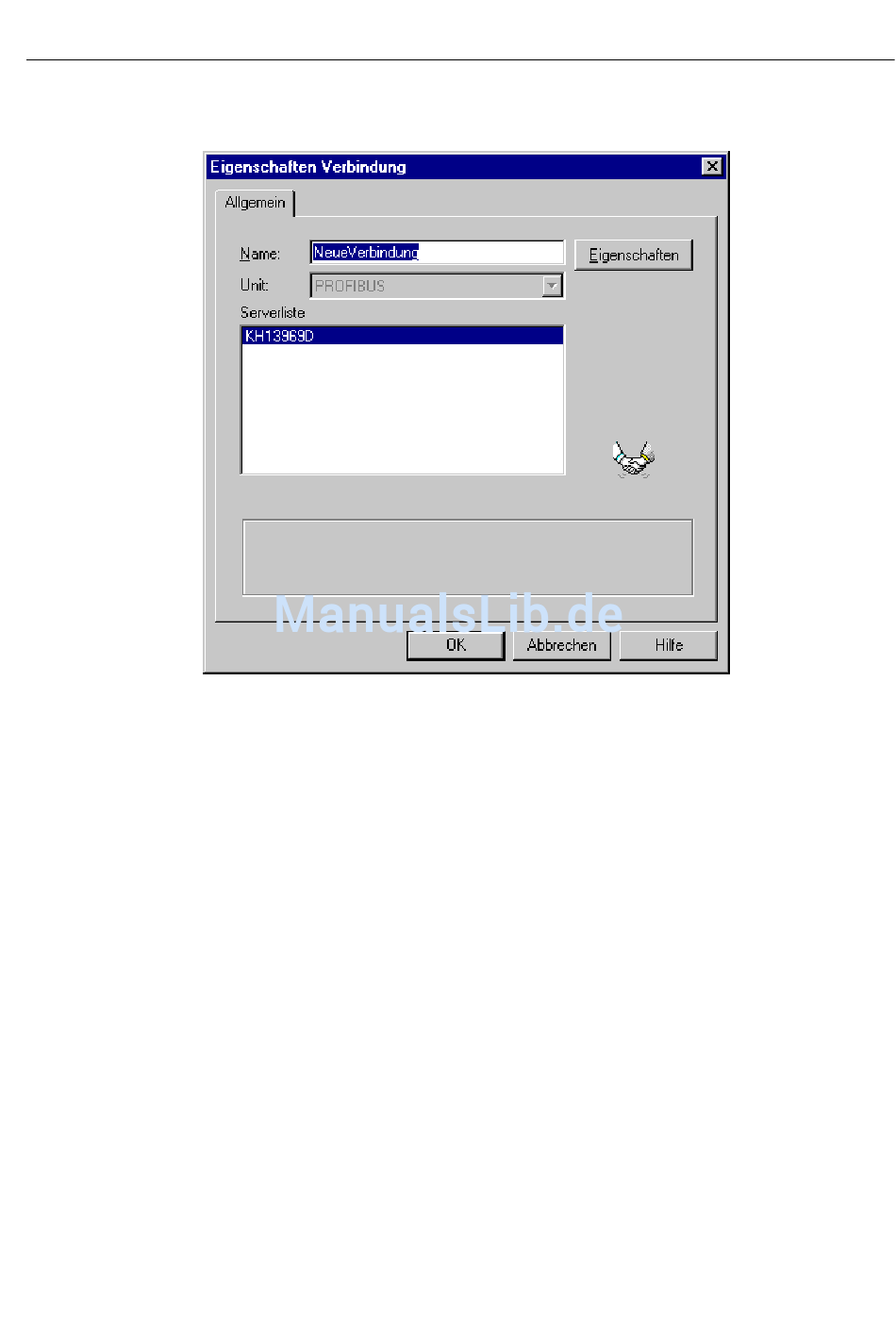

5. Öffnen Sie über die Schaltfläche "Eigenschaften" den Dialog "Verbindungsparameter".
6. Schließen Sie alle Dialoge über die Schaltfläche "OK".
1.3.3.3
So projektieren Sie eine externe Variable
Einleitung
Zur Erstellung einer Variable ist die Vorgehensweise ähnlich für fast alle Datentypen.
Für manche Datentypen müssen jedoch noch spezielle Einstellungen vorgenommen werden
(Schritt 5 - 7).
Voraussetzungen
● Der benötigte Kommunikationsprozessor und der Hardwaretreiber sind installiert.
● Der gewünschte Kommunikationstreiber ist installiert, z.B. "SIMATIC S7 Protocol Suite".
● Auf der Basis einer Kanal-Unit (z.B. "PROFIBUS") ist bereits eine Verbindung erstellt.
WinCC: Kommunikation
Systemhandbuch, 02/2013, A5E32318637-AA
eindeutigen Namen.
Stellen Sie die erforderlichen Parameter für diese Verbindung ein. Weiterführende
Informationen finden Sie unter der Hilfe / Dokumentation des jeweiligen Kanals.
Prozesskommunikation
1.3 WinCC Prozesskommunikation
21
