Der Quality Code informiert über die Qualität einer Variablen, unabhängig davon, wo dieser
Code gebildet wurde.
Kaskadierung des Quality Code

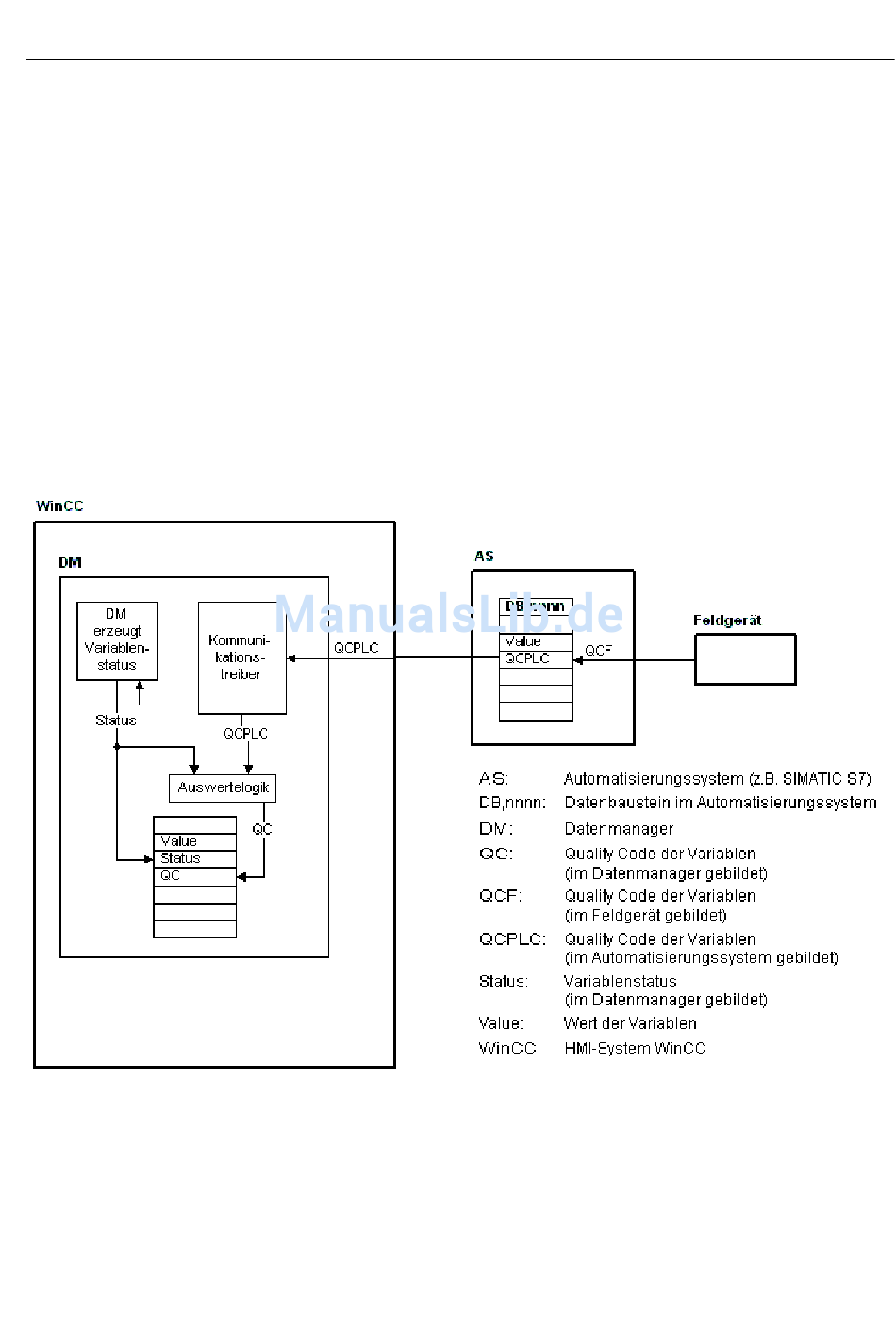

Am Beispiel eines Automatisierungssystems mit angeschlossenem Feldgerät wird die
Kaskadierung des Quality Codes skizziert.
Das Automatisierungssystem liest die vom Feldgerät gebildeten Quality Codes ein. Über eine
Auswertelogik werden Quality Codes, die gleichzeitig für dieselbe Variable anstehen, nach
Prioritäten bewertet. Der Quality Code mit dem schlechtesten Status wird der Variablen
zugeordnet. Dieser Quality Code muss in einem Datenbaustein direkt hinter den zugehörigen
Wert der Variablen gespeichert werden.
Sie können die Auswertelogik mit den Channel-Bausteinen der PCS7-Library vornehmen
lassen. Wenn Ihnen die PCS7-Library nicht zur Verfügung steht, dann müssen Sie die
Auswertelogik im Automatisierungssystem selbst projektieren.
Über einen der Kommunikationstreiber liest WinCC in Runtime die Variablen aus dem
Automatisierungsgerät, einschließlich des zugehörigen Quality Codes. Für jede Variable wird
im Datenmanager ein Variablenstatus gebildet. Dieser enthält z.B. Verletzungungen der
projektierten Messbereichsgrenzen sowie den Status der Kopplung zwischen WinCC und dem
Automatisierungsgerät.
