So Projektieren Sie Eine Verbindung - Siemens Simatic HMI WinCC V7.2 System Administration Handbuch

S5 PROFIBUS FDL
8.4 Projektierung des Kanals
8.4.3

So projektieren Sie eine Verbindung

Voraussetzungen
● Der Kanal "SIMATIC S5 Profibus FDL" muss im Projekt eingebunden sein.
Vorgehensweise
1. Öffnen Sie das Kontextmenü der Kanal-Unit "FDL (CP5412/A2-1)". Darin wählen Sie den

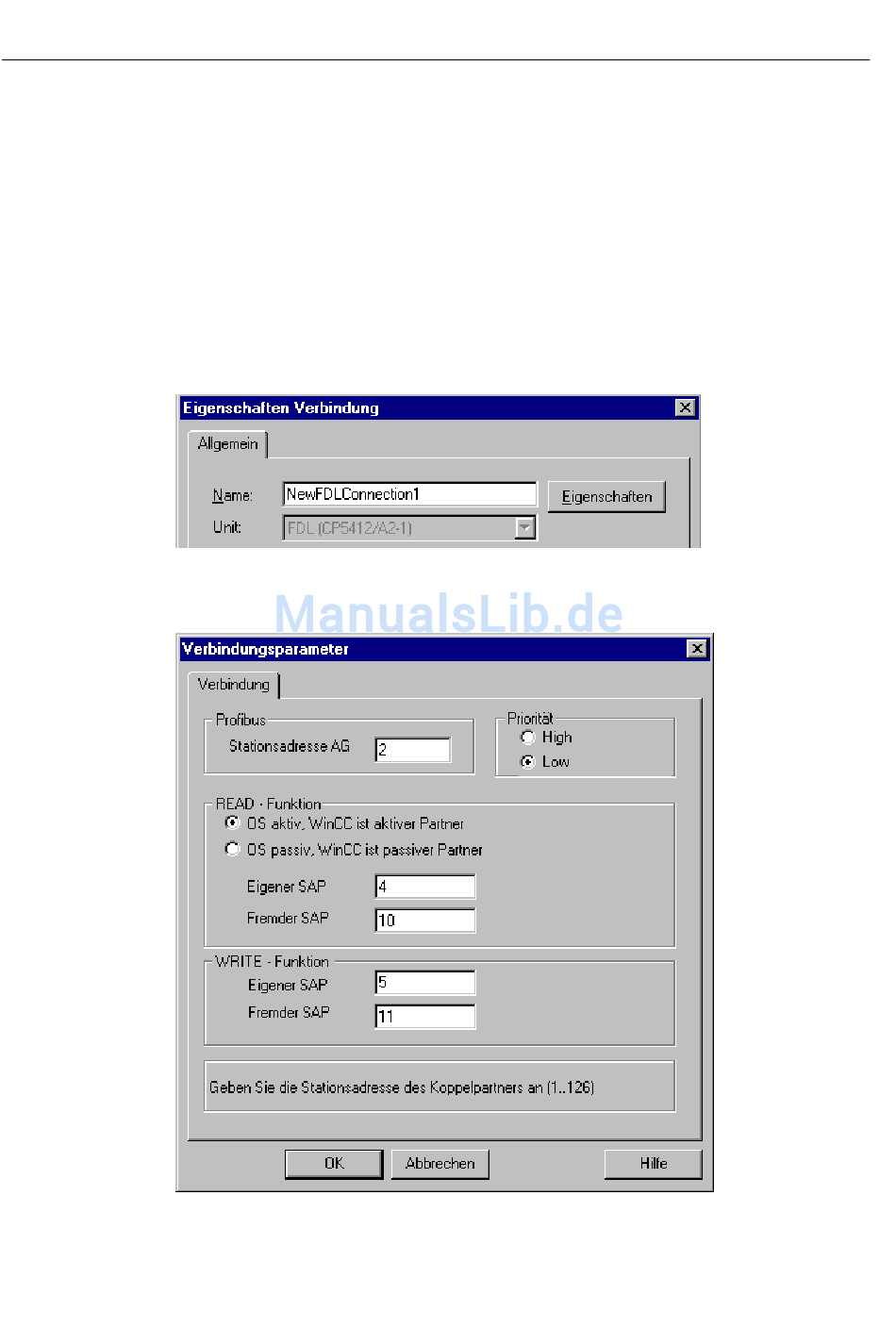

2. Geben Sie im Dialog "Eigenschaften Verbindung" den Namen der Verbindung ein.
3. Klicken Sie im Dialog "Eigenschaften Verbindung" auf die Schaltfläche "Eigenschaften".
164
Befehl "Neue Verbindung".
Es öffnet sich der Dialog "Verbindungsparameter". In diesem Dialog können Sie die
Verbindung konfigurieren.
WinCC: Kommunikation
Systemhandbuch, 02/2013, A5E32318637-AA
