Vorgehensweise
1. Wählen Sie im WinCC Explorer im Variablenhaushalt den Kanal "SIMATIC S7 Protocol
2. Überprüfen Sie auf der Registerkarte Unit den Eintrag im Feld "Logischer Gerätename".
3. Wählen Sie im Variablenhaushalt im Navigationsfenster die Kanal-Unit "PROFIBUS" an.
4. Öffnen Sie über die Schaltfläche "Eigenschaften" den Dialog "Verbindungsparameter -
5. Überprüfen Sie auf der Registerkarte Verbindung die Einstellungen. Schließen Sie die
6. Wählen Sie im Navigationsfenster die geprüfte Verbindung an. Wählen Sie im Datenfenster
7. Öffnen Sie über die Schaltfläche "Wählen" den Dialog "Eigenschaften Adresse".
8. Schließen Sie alle geöffneten Dialoge über die Schaltfläche "OK".
WinCC: Kommunikation
Systemhandbuch, 02/2013, A5E32318637-AA

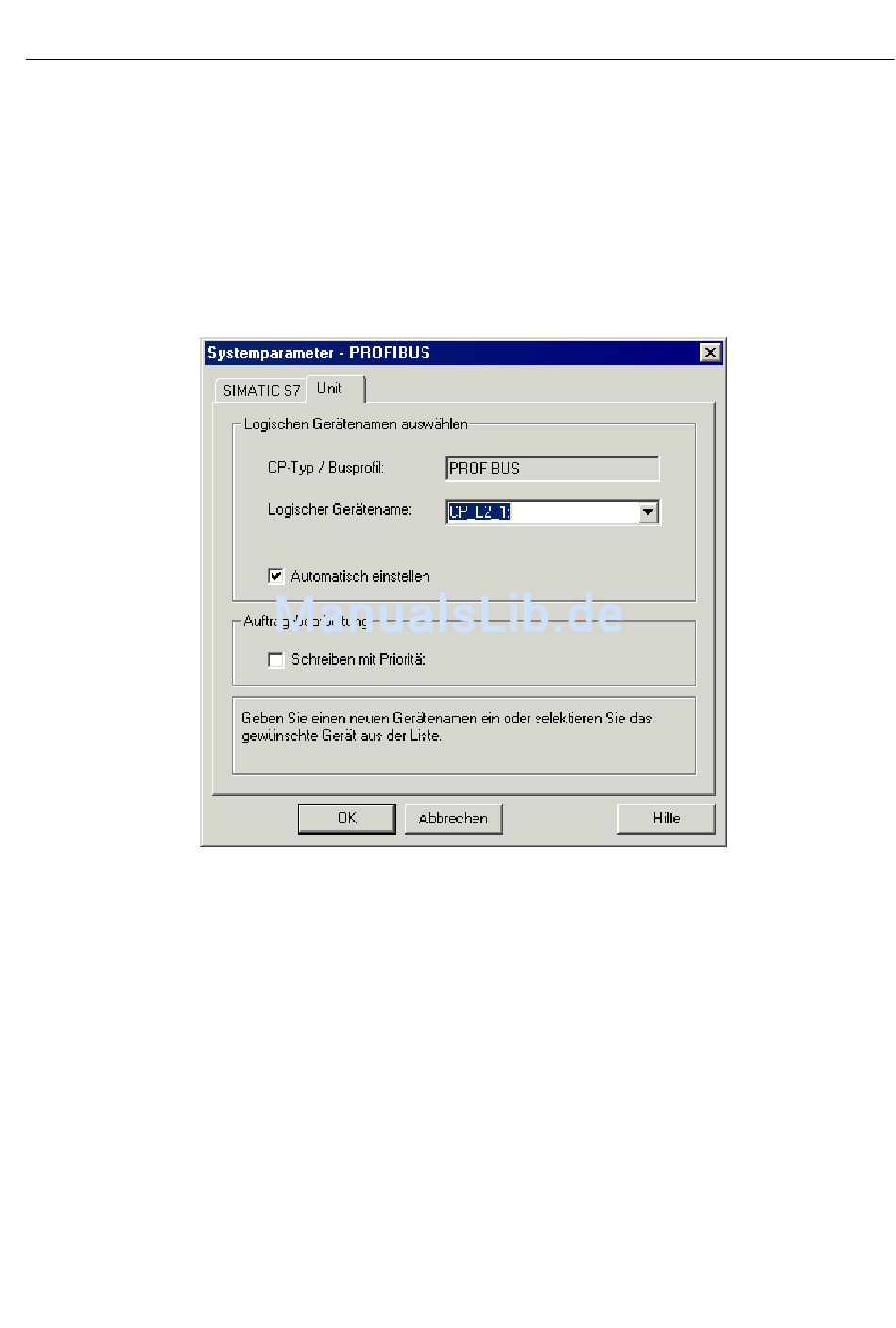

Suite" an. Wählen Sie im Datenfenster die Kanal-Unit "PROFIBUS" an. Wählen Sie im
Kontextmenü der Kanal-Unit den Eintrag "Systemparameter" aus. Es öffnet sich der Dialog
"Systemparameter - PROFIBUS".
Standardmäßig ist hier der Zugangspunkt "CP_L2_1:" eingestellt. Der Zugangspunkt wurde
bei der Installation des Kommunikationsprozessors im Rechner der CP 5613 zugeordnet.
Schließen Sie den Dialog.
Wählen Sie im Datenfenster die zu prüfende Verbindung an. Öffnen Sie über den Eintrag
"Eigenschaften" im Kontextmenü den Dialog "Eigenschaften Verbindung".
PROFIBUS".
geöffneten Dialoge.
die zu prüfende Variable an. Öffnen Sie über den Eintrag "Eigenschaften" im Kontextmenü
den Dialog "Eigenschaften Variable". Überprüfen Sie die Werte in den Feldern "Datentyp"
und "Formatanpassung".
Überprüfen Sie die Einstellungen zur Adressierung der Variable im AS.
Diagnose der Kommunikation
17.5 Diagnose Kanal "SIMATIC S7 Protocol Suite"
401
