S5 Ethernet Layer 4
7.3 Projektierung des Kanals
7.3.3.4
So projektieren Sie eine Variable mit byteweisem Zugriff
Vorgehensweise
1. Wählen Sie die Variable aus und öffnen Sie über das Kontextmenü das Dialogfenster
2. Wählen Sie in der Registerkarte "Allgemein" den Datentyp "Vorzeichenloser 8 Bit Wert"

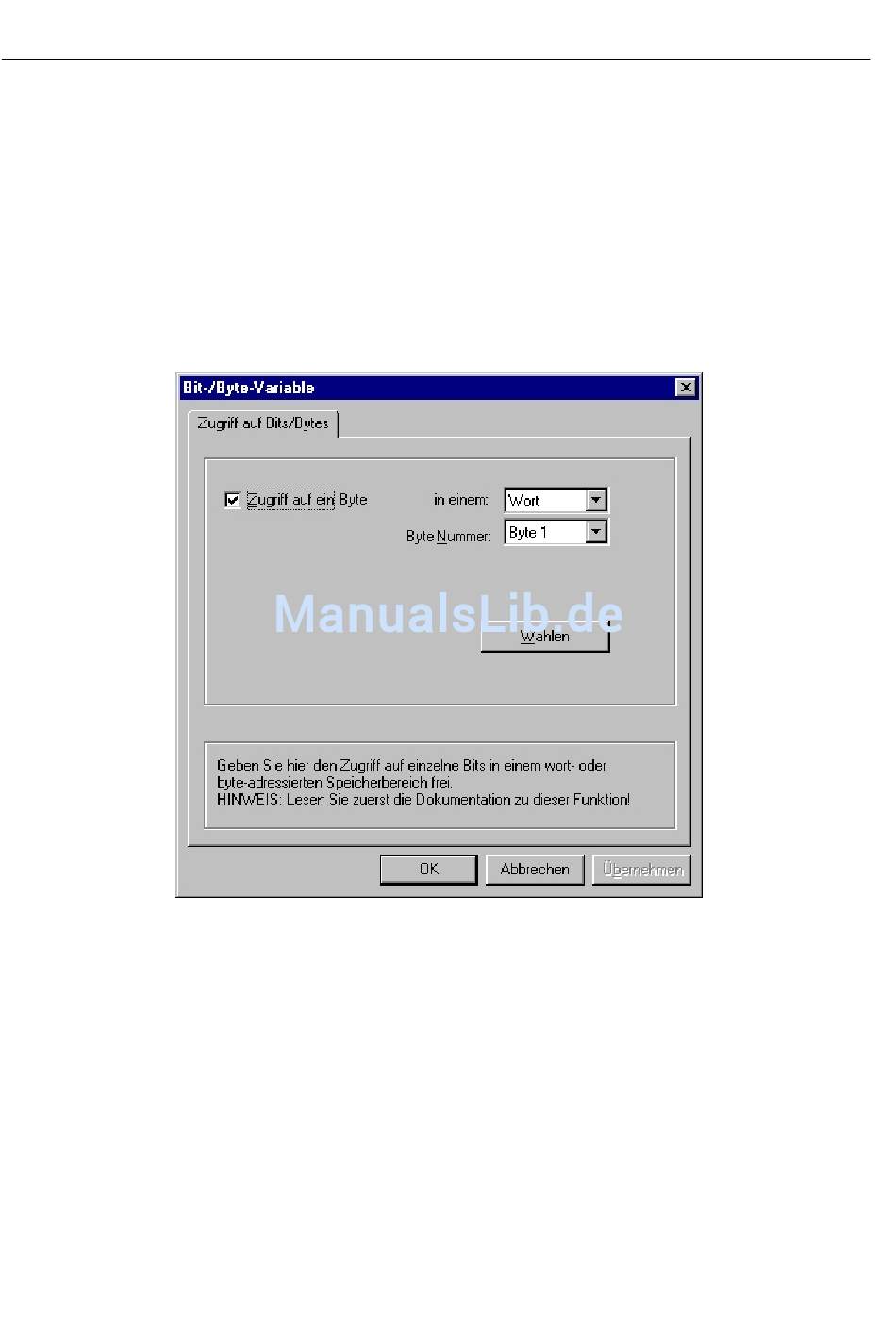

3. Klicken Sie auf die Schaltfläche "Wählen". Das Dialogfenster "Bit-/Byte-Variable" wird
4. Legen Sie mit Hilfe des Kontrollkästchens fest, ob der Zugriff auf bestimmte Bytes im
5. Im Auswahlfeld wird als Adressierungsart des AS-Speichers nur "Wort" angezeigt.
6. Wählen Sie im Auswahlfeld die Nummer des zu ändernden Bytes.
7. Über die Schaltfläche "Wählen" öffnet sich der Dialog "Eigenschaften Adresse", in dem die
142
"Eigenschaften".
oder "Vorzeichenbehafteter 8 Bit Wert".
geöffnet.
Speicherbereich erfolgen soll, diese also gelesen und geschrieben werden sollen.
Variablenadresse im AS festgelegt wird.
WinCC: Kommunikation
Systemhandbuch, 02/2013, A5E32318637-AA
