S5 PROFIBUS FDL
8.4 Projektierung des Kanals

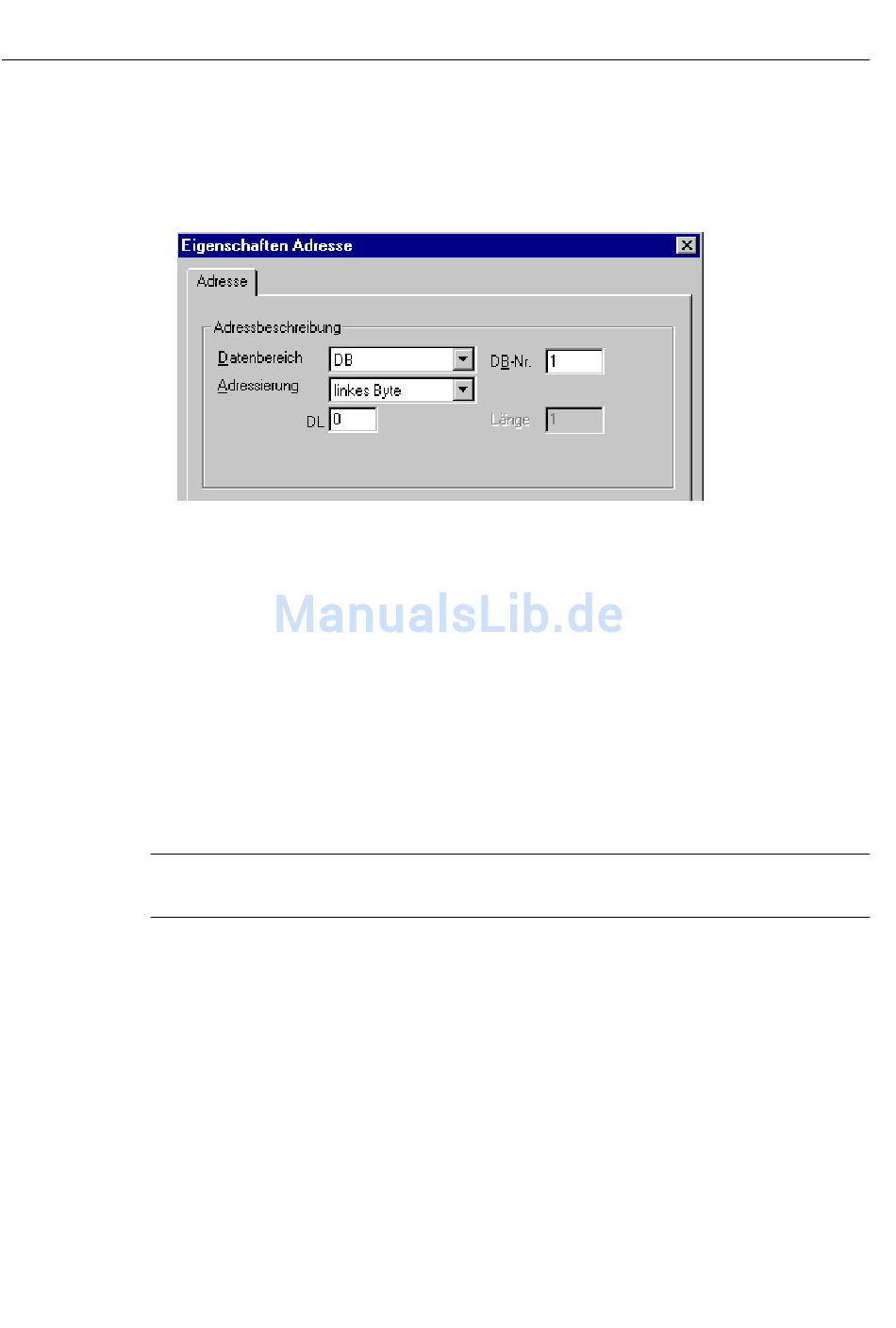

3. Öffnen Sie über die Schaltfläche "Wählen" den Dialog "Eigenschaften Adresse". Stellen
4. Im Feld "Adressierung" können Sie zwischen "linkes Byte" und "rechtes Byte" wählen.
5. Geben Sie im Feld "DL" die Byte-Adresse ein. Die Beschriftung des Feldes ist abhängig
6. Schließen Sie alle geöffneten Dialoge über die Schaltflächen "OK".
8.4.4.4
So projektieren Sie eine Variable mit wortweisen Zugriff
Einleitung
In diesem Abschnitt werden Sie eine Variable für wortweisen Zugriff auf den Adressbereich
im AS projektieren.
Hinweis
Der wortweise Zugriff auf eine Variable erfolgt lesend und/oder schreibend.
Voraussetzungen
1. Der Kanal "SIMATIC S5 Profibus FDL" muss im Projekt eingebunden sein.
2. In der Kanal-Unit "FDL (CP5412/A2-1)" muss eine Verbindung angelegt sein.
168
Sie im Feld "Datenbereich" den Datenbereich des AS ein. Der Kommunikationstreiber
"SIMATIC S5 Profibus FDL" unterstützt nur die Datenbereiche DB und DX. Falls der
Datenbereich "DB" gewählt ist, so geben Sie im aktivierten Feld "DB-Nr." die Nummer des
Datenbausteins ein.
vom Eintrag im Feld "Adressierung" z.B. "DL" bei der Adressierung "linkes Byte".
WinCC: Kommunikation
Systemhandbuch, 02/2013, A5E32318637-AA
