So projektieren Sie eine Rohdatenvariable
Einleitung
Im nachfolgend beschriebenen Dialog wird die Adresse einer Rohdatenvariablen festgelegt.
Hinweis
Wenn die Variable eines wortorientierten Datenbereichs geschrieben werden soll, muss die
Anfangsadresse zwingend im linken Byte liegen und die Länge der Variablen muss
geradzahlig sein.
Vorgehensweise
1. Wählen Sie die Variable aus und öffnen Sie über das Kontextmenü "Eigenschaften" das
2. Wählen Sie in der Registerkarte "Allgemein" als Datentyp den Eintrag "Rohdatentyp" aus.

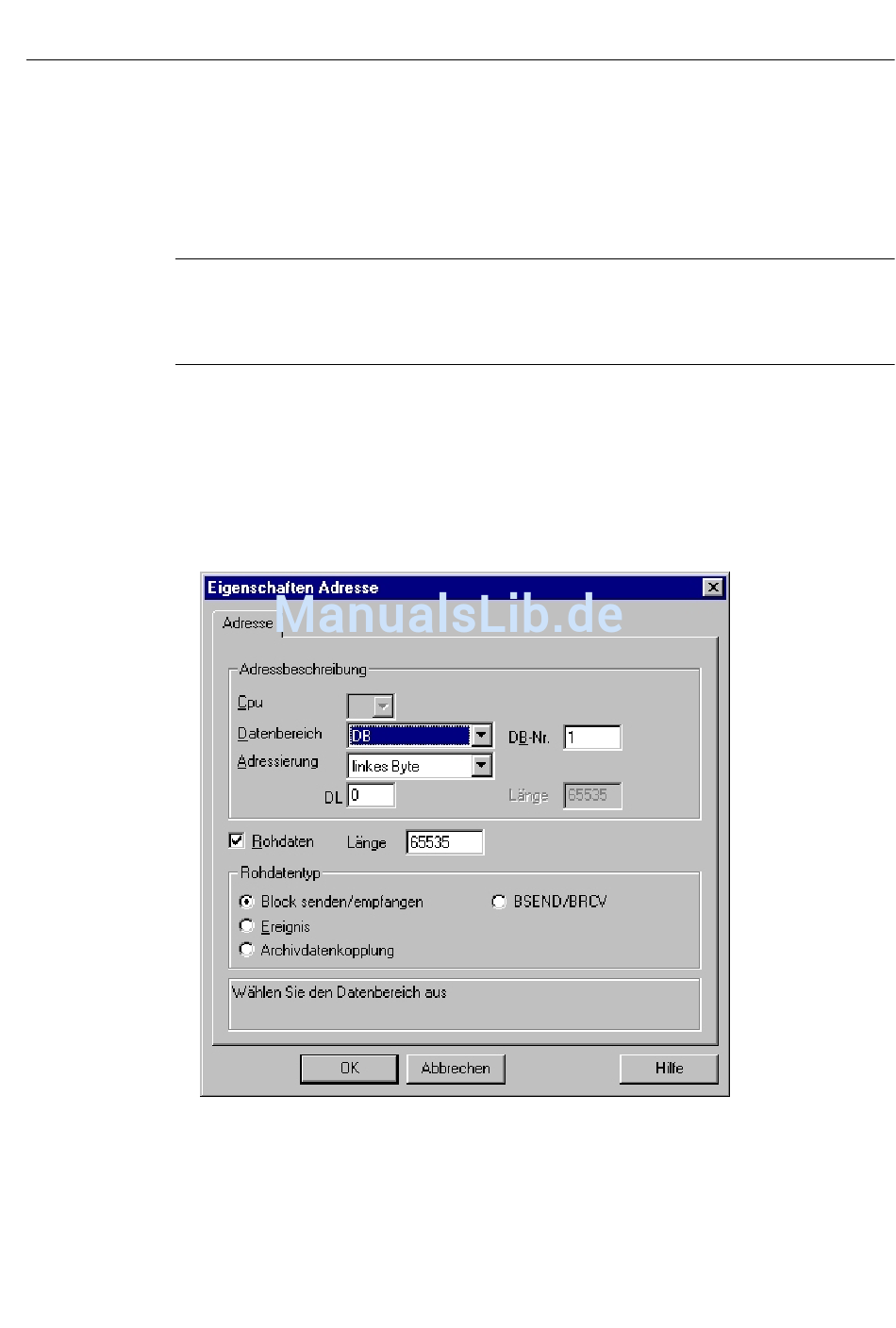

3. Über die Schaltfläche "Wählen" öffnen Sie das Dialogfenster "Eigenschaften Adresse".
4. Wählen Sie im Feld "Datenbereich" aus, ob sich die Variable im Datenbaustein, Merker-,
5. Wenn sich die Variable in einem Datenbaustein befindet, wird zusätzlich das Feld "DB-Nr."
WinCC: Kommunikation
Systemhandbuch, 02/2013, A5E32318637-AA
Dialogfenster "Eigenschaften Variable ".
Eingabe- oder Ausgabebereich befindet.
angezeigt. Tragen Sie hier die Nummer des Datenbausteins ein.
S5 Ethernet Layer 4
7.3 Projektierung des Kanals
