Siehe auch
So projektieren Sie eine Variable mit bitweisem Zugriff (Seite 77)
So projektieren Sie eine Variable mit wortweisem Zugriff (Seite 78)
So projektieren Sie eine Textvariable (Seite 79)
4.3.3.2
So projektieren Sie eine Variable mit bitweisem Zugriff
Einleitung
In diesem Abschnitt wird gezeigt, wie Sie eine Variable für bitweisen Zugriff auf den
Adressbereich im Automatisierungssystem (AS) projektieren.
Voraussetzungen
● Der Kanal "Modbus TCPIP" muss im Projekt eingebunden sein.
● In der Kanal-Unit "Modbus TCP/IP Unit #1" muss eine Verbindung angelegt sein.
Vorgehensweise
1. Wählen Sie im Kontextmenü der Modbus TCP/IP-Verbindung den Eintrag "Neue Variable"
2. Geben Sie den Namen der Variablen im Feld "Name" ein. Stellen Sie im Feld "Datentyp"

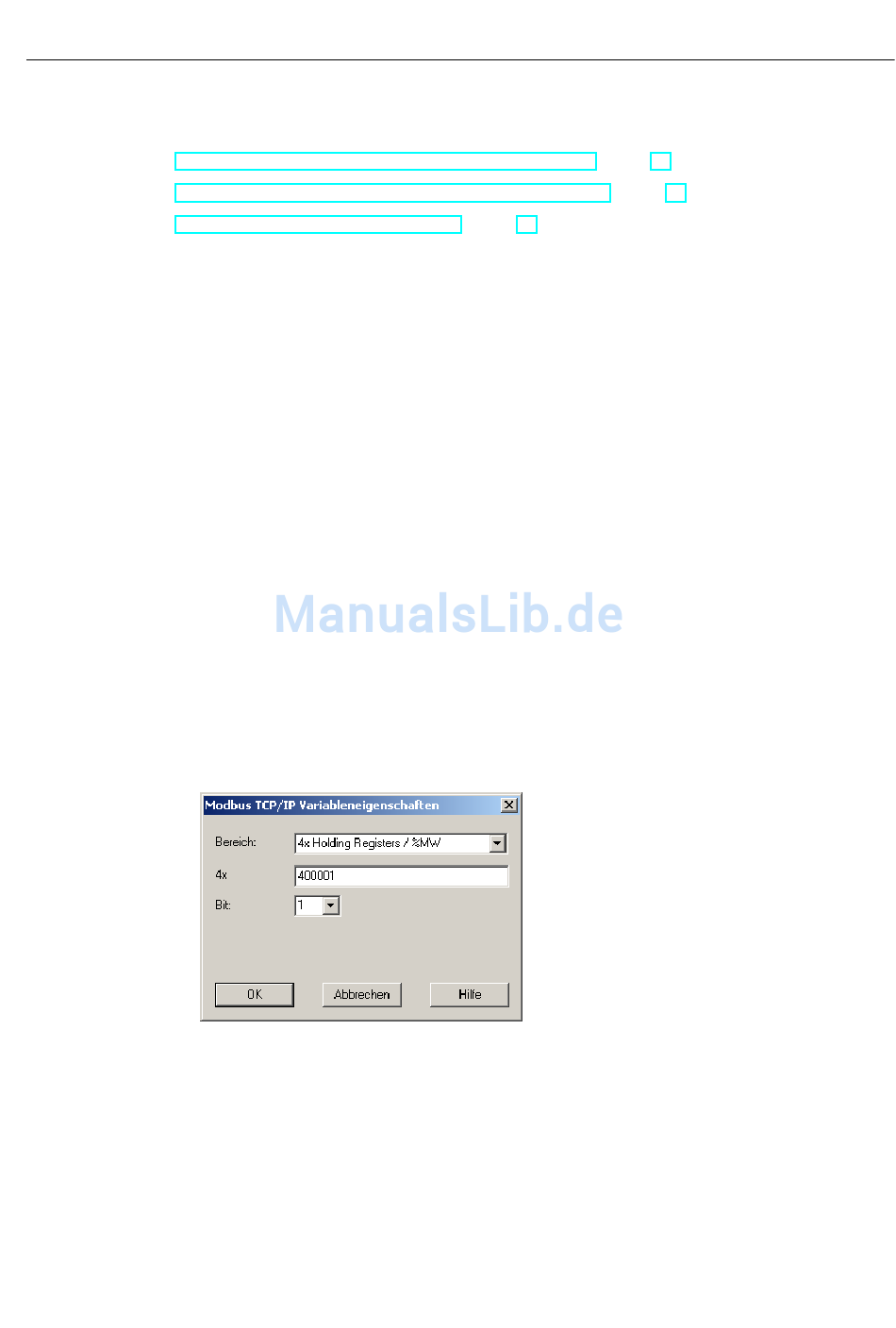

3. Öffnen Sie über die Schaltfläche "Wählen" den Dialog "Modbus TCP/IP
4. Geben Sie im zugehörigen Adressfeld, z.B. "4x", die Adresse der Variablen an. Der Wert
5. Geben Sie gegebenenfalls die Adresse des Bits im Feld "Bit" an. Ob eine Eingabe möglich
WinCC: Kommunikation
Systemhandbuch, 02/2013, A5E32318637-AA
aus. Der Dialog "Eigenschaften Variable" wird geöffnet.
den Datentyp "Binäre Variable" ein.
Variableneigenschaften". Stellen Sie im Feld "Bereich" den Datenbereich des AS ein, in
dem die Daten liegen. Sie können aus den Bereichen 0x, 1x, 3x, 4x, und 6x wählen.
ist abhängig von der Projektierung der Steuerung.
ist, hängt von Ihrer Auswahl im Feld "Bereich ab".
Modbus TCPIP
4.3 Projektierung des Kanals
77
