SIMATIC S7-1200, S7-1500 Channel
12.3 Projektierung des Kanals

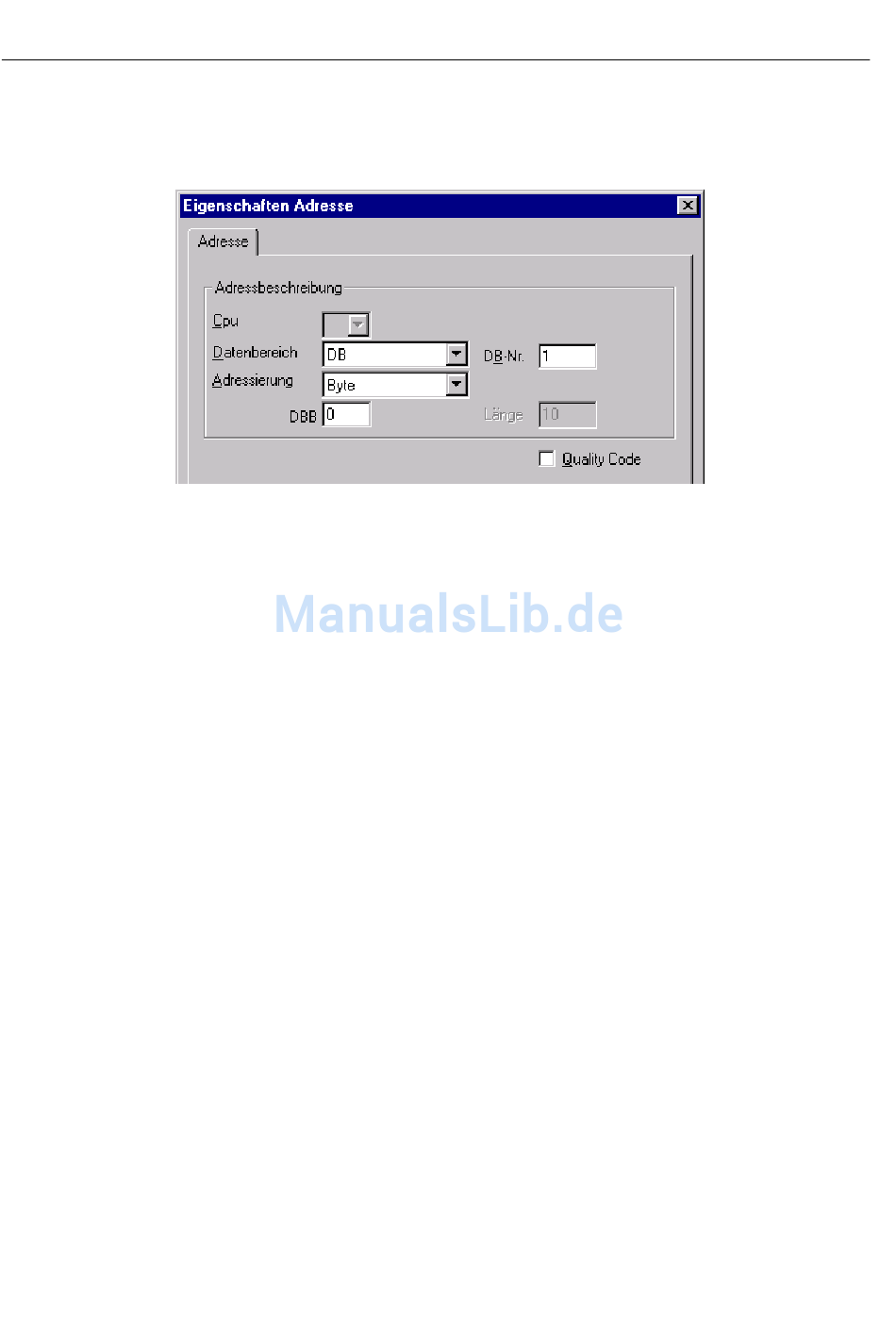

3. Öffnen Sie über die Schaltfläche "Wählen" den Dialog "Eigenschaften Adresse". Stellen
4. Der Eintrag im Feld "Adressierung" kann nur auf "Byte" oder "Wort" geändert werden, da
5. Geben Sie im unteren Feld der Adressierung den numerischen Wert der Adresse ein. Hier
6. Aktivieren Sie das Kontrollkästchen "Quality Code", wenn es sich um eine Variable mit
7. Schließen Sie die geöffneten Dialoge jeweils über die Schaltfläche "OK".
308
Sie den Datenbereich ein, in dem die Daten des AS liegen. Falls der Datenbereich "DB"
gewählt ist, so geben Sie im aktivierten Feld "DB-Nr." die Nummer des Datenbausteins ein.
diese Einträge durch den Datentyp "Textvariable 8-Bit-Zeichensatz" der WinCC-Variable
festgelegt werden.
ist die Adresse des Steuerwortes anzugeben. Die Beschriftung dieses Feldes ist abhängig
vom Eintrag im Feld "Datenbereich" z.B. "DBW" bei der Adressierung "Wort".
Quality Code handelt und dieser in WinCC genutzt werden soll. Dazu muss der Code jedoch
auch im AS bereitgestellt werden. Das Kontrollkästchen ist nur aktiviert, wenn der
Datenbereich "DB" gewählt ist.
WinCC: Kommunikation
Systemhandbuch, 02/2013, A5E32318637-AA
