S5 Ethernet Layer 4
7.3 Projektierung des Kanals

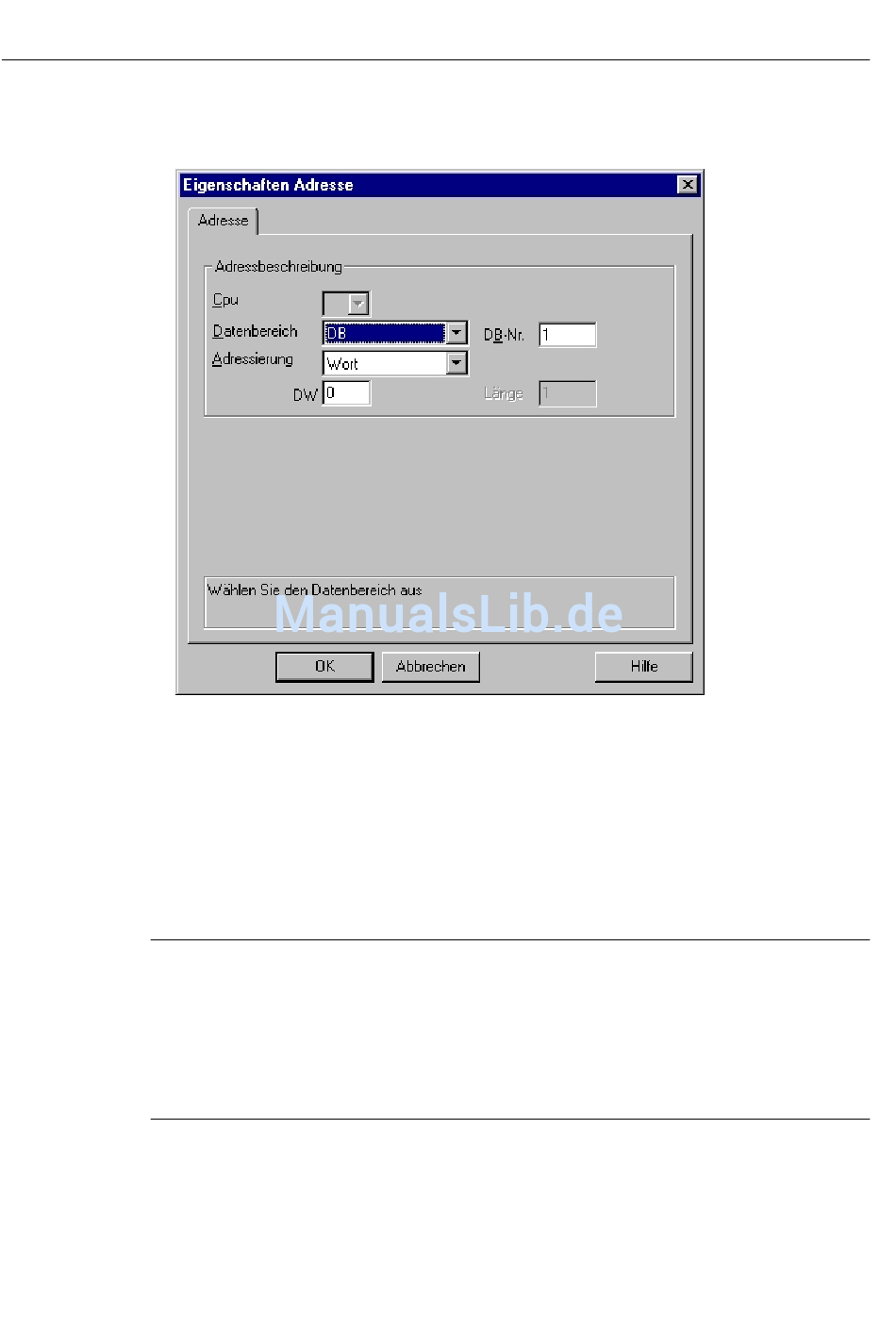

3. Klicken Sie auf die Schaltfläche "Wählen". Das Dialogfenster "Eigenschaften Adresse" wird
4. Auf der Registerkarte "Adresse" wählen Sie im Feld "Datenbereich" aus, ob sich die
5. Wenn sich die Variable in einem Datenbaustein befindet, wird zusätzlich das Feld "DB-Nr."
6. Im Feld "Adressierung" wird die Adressierungsart angegeben. Die Vorbelegung kann
7. Tragen Sie die Adresse im entsprechenden Feld (z.B. "DW") ein.
Hinweis
Bei Variablen vom Typ "binär" oder "8-Bit-Wert" ist die Anzeige der Felder dieses Dialogs
abhängig von der getroffenen Auswahl "Zugriff auf Bits/Bytes" im Dialog "Bits-/Bytes-
Variable".
Wenn die Variable eines wortorientierten Datenbereichs geschrieben werden soll, muss die
Anfangsadresse zwingend im linken Byte liegen und die Länge der Variablen muss
geradzahlig sein.
144
geöffnet.
Variable im Datenbaustein, im Merkerbereich, im Eingabe- oder Ausgabebereich befindet.
angezeigt. Tragen Sie hier die Nummer des Datenbausteins ein.
normalerweise übernommen werden.
WinCC: Kommunikation
Systemhandbuch, 02/2013, A5E32318637-AA
