Vorgehensweise

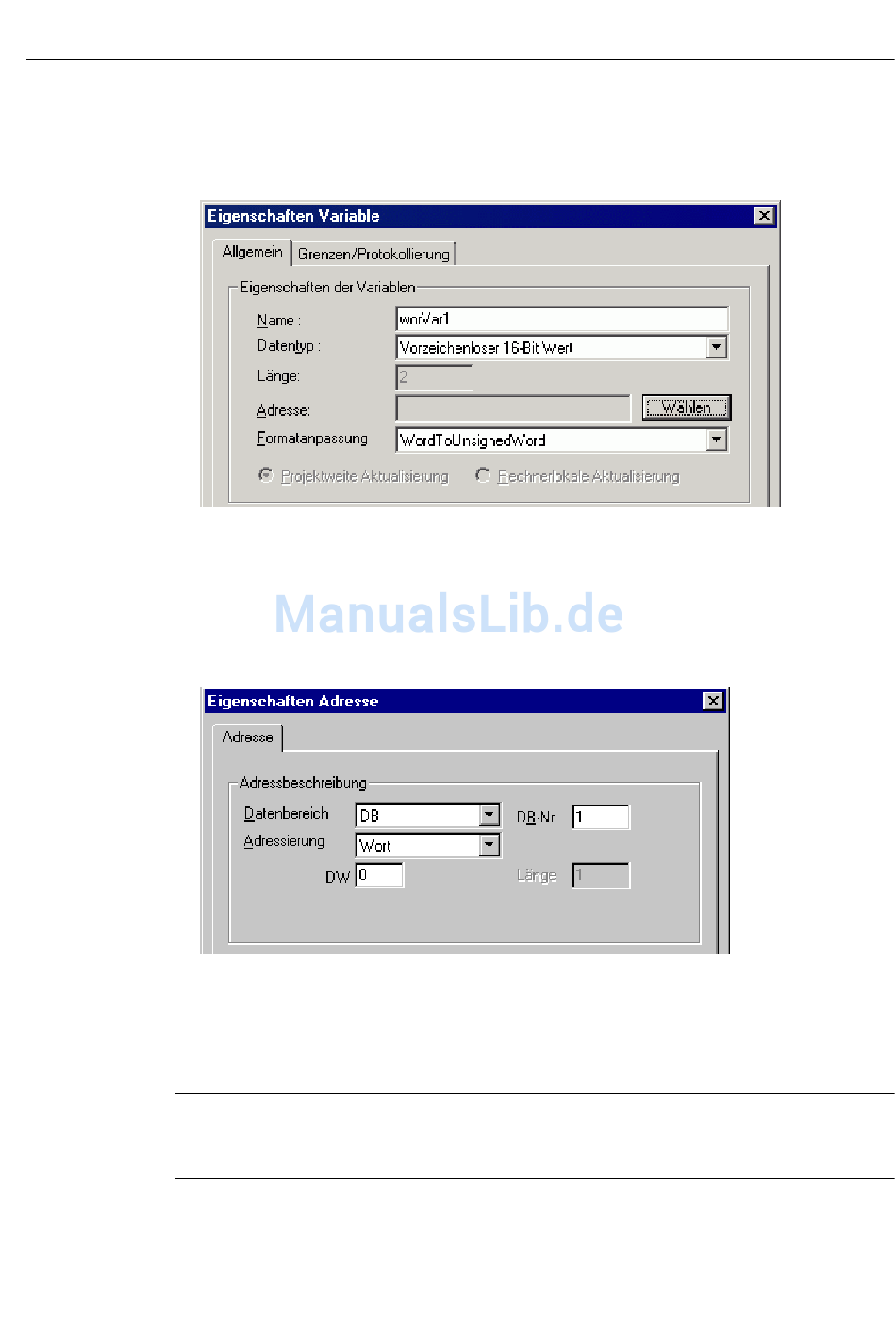

1. Wählen Sie im Kontextmenü der Verbindung den Eintrag "Neue Variable". Es öffnet sich
2. Tragen Sie auf der Registerkarte "Allgemein" im Feld "Name" den Namen der Variablen
3. Öffnen Sie über die Schaltfläche "Wählen" den Dialog "Eigenschaften Adresse". Stellen
4. Geben Sie im Feld darunter die Wort-Adresse ein. Die Beschriftung des Feldes ist abhängig
5. Schließen Sie alle geöffneten Dialoge über die Schaltflächen "OK".
Hinweis
Der Eintrag "Wort" im Feld "Adressierung" kann nicht geändert werden, da er durch den
Datentyp "Vorzeichenloser 16-Bit-Wert" der WinCC Variable festgelegt wurde.
WinCC: Kommunikation
Systemhandbuch, 02/2013, A5E32318637-AA
der Dialog "Eigenschaften Variable".
ein z.B. "wortVar1". Stellen Sie im Feld "Datentyp" den Datentyp "Vorzeichenloser 16-Bit-
Wert" ein.
Sie im Feld "Datenbereich" ein, in welchem Datenbereich des AS die Daten liegen. Falls
der Datenbereich "DB" gewählt ist, so geben Sie im aktivierten Feld "DB-Nr." die Nummer
des Datenbausteins ein.
vom Eintrag im Feld "Adressierung" z.B. "DW" bei der Adressierung "Wort".
S5 PROFIBUS FDL
8.4 Projektierung des Kanals
169
