SIMATIC S7-1200, S7-1500 Channel
12.3 Projektierung des Kanals
12.3.3.2
So projektieren Sie eine Variable mit bitweisem Zugriff
Einleitung
In diesem Abschnitt wird gezeigt, wie eine Variable für bitweisen Zugriff auf den Adressbereich
im Automatisierungssystem (AS) projektiert wird.
Voraussetzungen
● Der Kanal "SIMATIC S7-1200, S7-1500 Channel" muss im Projekt eingebunden sein.
● In der Kanal-Unit "TCP/IP" muss eine Verbindung angelegt sein.
Vorgehensweise
1. Wählen Sie im Kontextmenü der Verbindung den Eintrag "Neue Variable". Der Dialog
2. Geben Sie den Namen der Variablen ein. Stellen Sie im Feld "Datentyp" den Datentyp

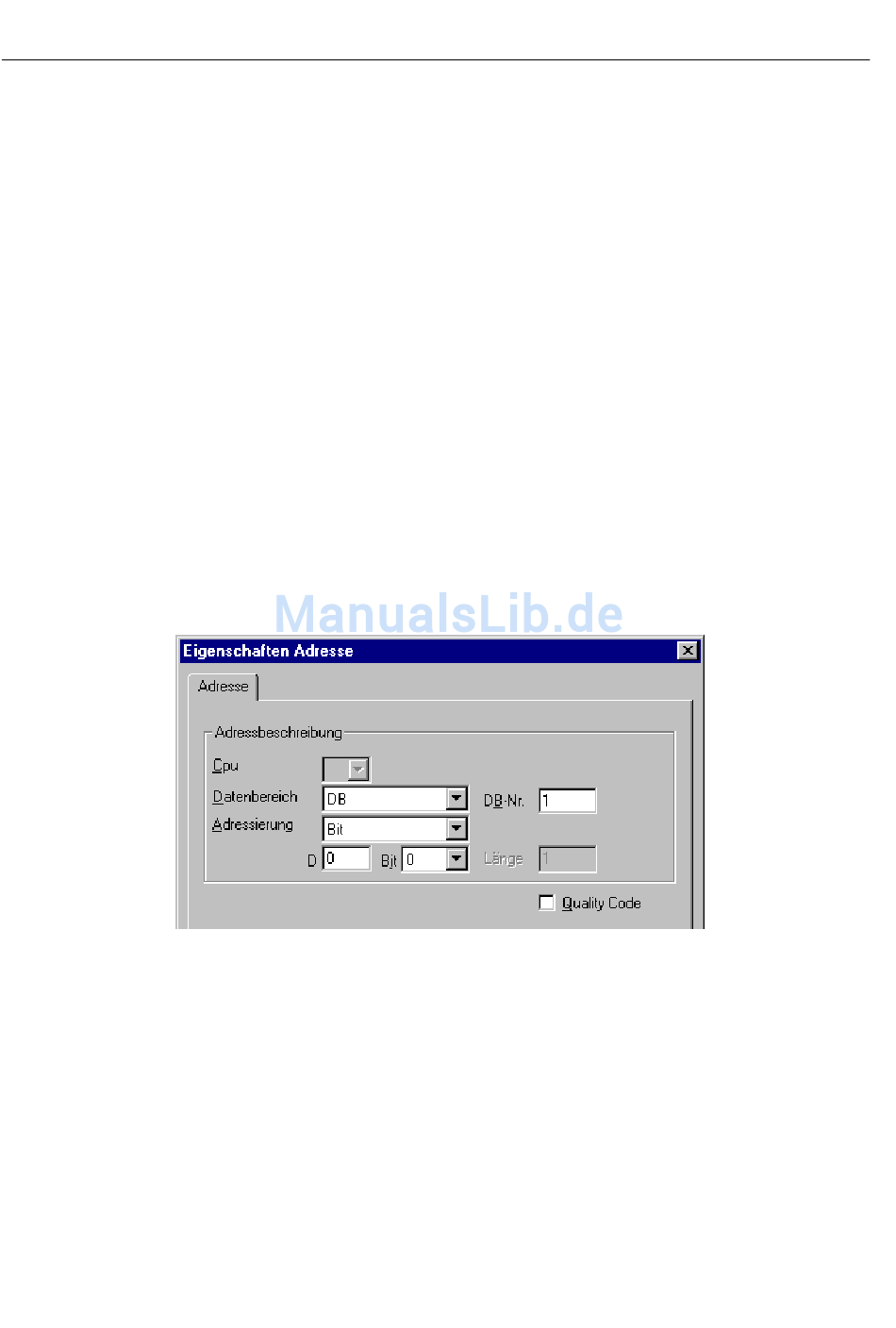

3. Öffnen Sie über die Schaltfläche "Wählen" den Dialog "Eigenschaften Adresse". Stellen
4. Der Eintrag "Bit" im Feld "Adressierung" kann nicht geändert werden, da er durch den
5. Geben Sie in den beiden Feldern darunter die Byte- und die Bit-Adresse ein. Die
6. Aktivieren Sie das Kontrollkästchen "Quality Code", wenn es sich um eine Variable mit
7. Schließen Sie die geöffneten Dialoge jeweils über die Schaltfläche "OK".
304
"Eigenschaften Variable" wird geöffnet.
"Binäre Variable" ein.
Sie den Datenbereich ein, in dem die Daten des AS liegen. Falls der Datenbereich "DB"
gewählt ist, geben Sie im aktivierten Feld "DB-Nr." die Nummer des Datenbausteins ein.
Datentyp "Binäre Variable" der WinCC-Variable festgelegt wurde.
Beschriftung des linken Feldes ist abhängig vom Eintrag im Feld "Datenbereich" z.B. "D"
beim Datenbereich "DB" und Typ "Binäre Variable".
Quality Code handelt und dieser in WinCC genutzt werden soll. Dazu muss der Code jedoch
auch im AS bereitgestellt werden. Das Kontrollkästchen ist nur aktiviert, wenn der
Datenbereich "DB" gewählt ist.
WinCC: Kommunikation
Systemhandbuch, 02/2013, A5E32318637-AA
