Montage & Betrieb
3.2 Montage für die Deckenhalterung
3.2
Montage für die Deckenhalterung
Gehen Sie wie folgt vor, um das Gerät an der Wand / Decke zu montieren:
1. Verwenden Sie die Montageplatte als Vorlage und zeichnen Sie die Bohrungen an der
Decke vor.
2. Bohren Sie die Löcher mit einem geeigneten Gerät.
3. Drücken Sie die passenden Dübel in die Bohrlöcher. (Dübel sind nicht im Lieferumfang
enthalten.)
4. Montieren Sie die Montageplatte an die Decke.
5. Montieren Sie das Gerät mithilfe von Schrauben (M4) an die Montageplatte. (Schrauben
sind nicht im Lieferumfang enthalten.)

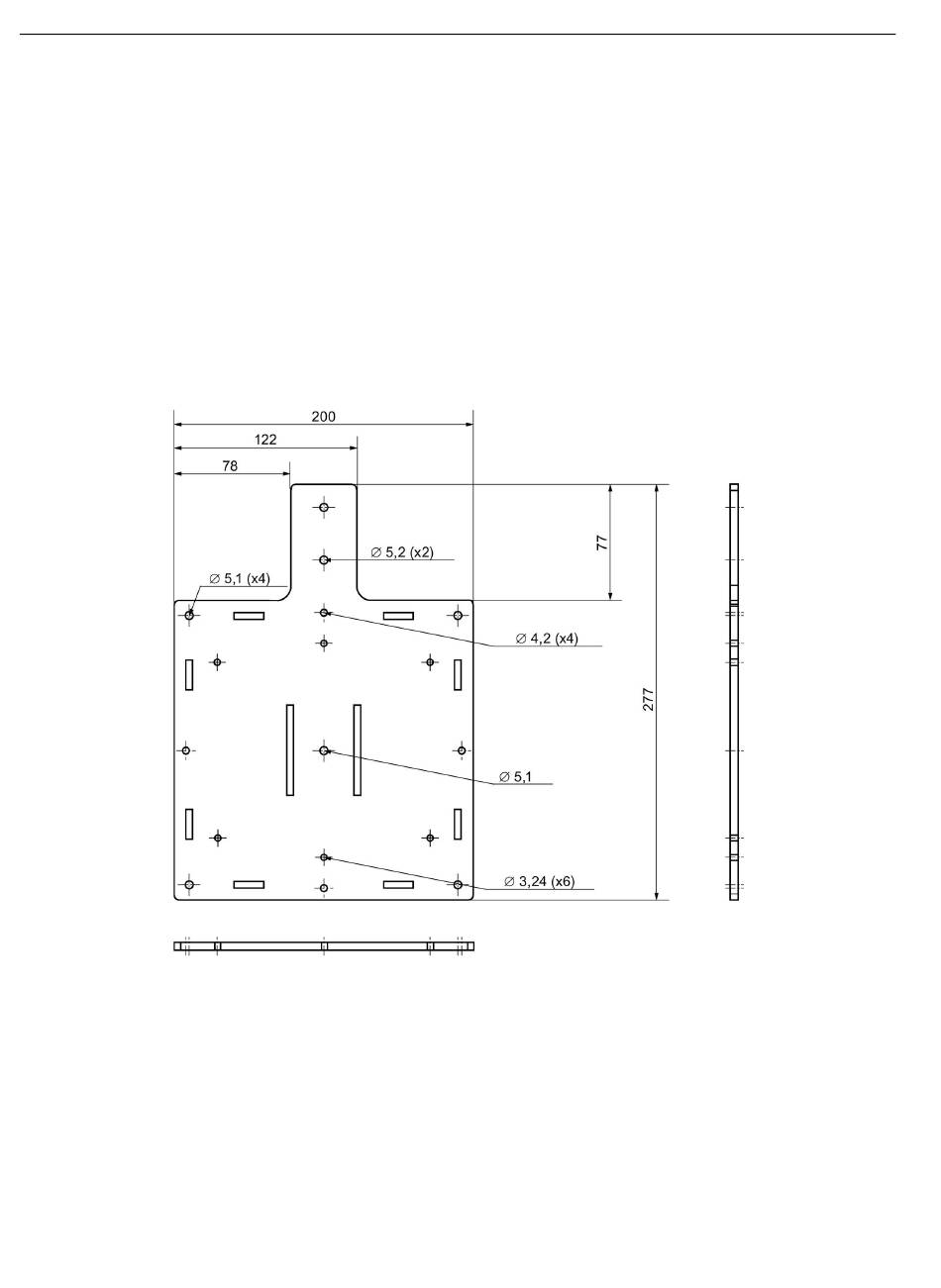

Bild 3-2
18
Deckenhalterung - alle Maße sind in Millimeter angegeben
Betriebsanleitung, 06/2020, C79000-G8900-C515-03
SIMATIC RTLS4030G
