4. Die Kommunikation mit WinCC wird z.B. über den Kommunikationsprozessor CP5431 und
5. Laden des STEP5 Programms in das Automatisierungsgerät.
8.6.3
So projektieren Sie ein EA-Feld
Einleitung
In diesem Abschnitt werden Sie ein EA-Feld projektieren.
WinCC: Kommunikation
Systemhandbuch, 02/2013, A5E32318637-AA
8.6 Beispiel zur Projektierung des Kanals "SIMATIC S5 Profibus FDL"

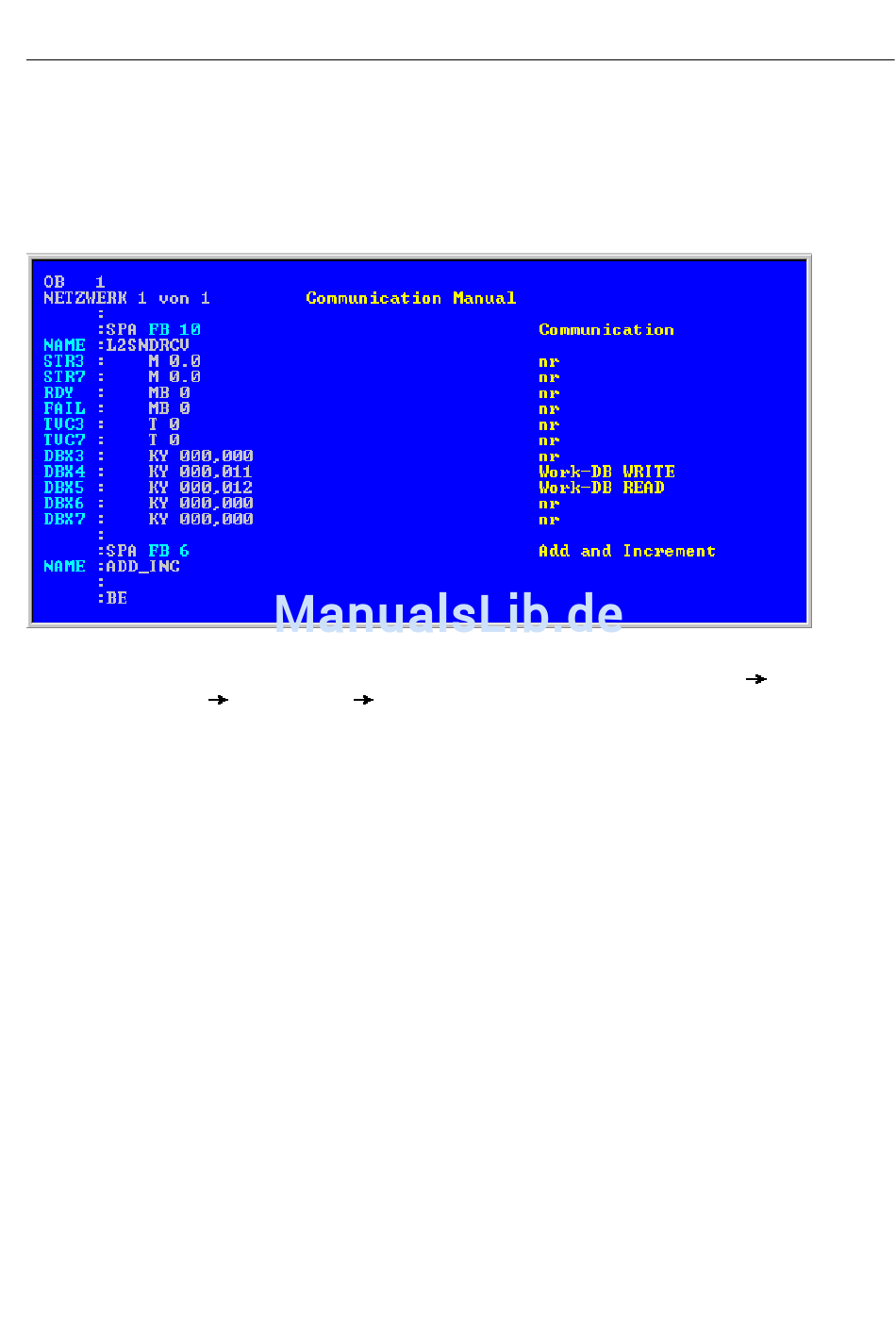

dem Funktionsbaustein FB10 L2SNDRCV durchgeführt. Wenn WinCC Daten senden und
anfordern soll, sind zu diesem Zweck nur zwei relevante Übergabeparameter anzugeben.
Es sind dies die Parameter DBX4 (zum Schreiben) sowie DBX5 (zum Lesen), welche die
Nummern der beiden Arbeits-Datenbausteine der verwendeten Auftragsarten angeben.
Diese SAPs werden beim Anlegen der Verbindung in WinCC festgelegt.
Dieses erfolgt bei der STEP5 Software über den Menüpunkt "Objekt"
"Übertragen"
auszuwählen, um alle zuvor erstellten Bausteine ins Automatisierungssystem zu laden.
"Datei-AG". Im Feld "Auswahl" ist die Option "alle Bausteine"
S5 PROFIBUS FDL
"Bausteine"
183
