So projektieren Sie eine Verbindung der Kanal-Unit "Named Connections"
Einleitung
Zur Kommunikation von WinCC mit dem AS S7-400 über eine symbolische Verbindung
benötigt WinCC neben der Kanal-Unit auch eine logische Verbindung.
Bei der Einrichtung einer logischen Verbindung wird einem ausgewählten Applikationsnamen
einer der symbolischen Verbindungsnamen zugeordnet, die im Feld "Verbindungsname"
aufgeführt sind.
Die symbolischen Verbindungsnamen und die Applikationsnamen werden in STEP 7
projektiert.
Weiterführende Informationen zur Diagnose von Kanal, Verbindung und Variablen finden Sie
unter "Diagnose der Kommunikation".
Voraussetzungen
● Der Kanal "SIMATIC S7 Protocol Suite" muss im Projekt eingebunden sein.
Vorgehensweise
1. Wählen Sie im Kontextmenü der Kanal-Unit "Named Connections" den Eintrag "Neue
2. Geben Sie auf der Registerkarte Allgemein als Verbindungsname z.B. "Test_NC" ein.

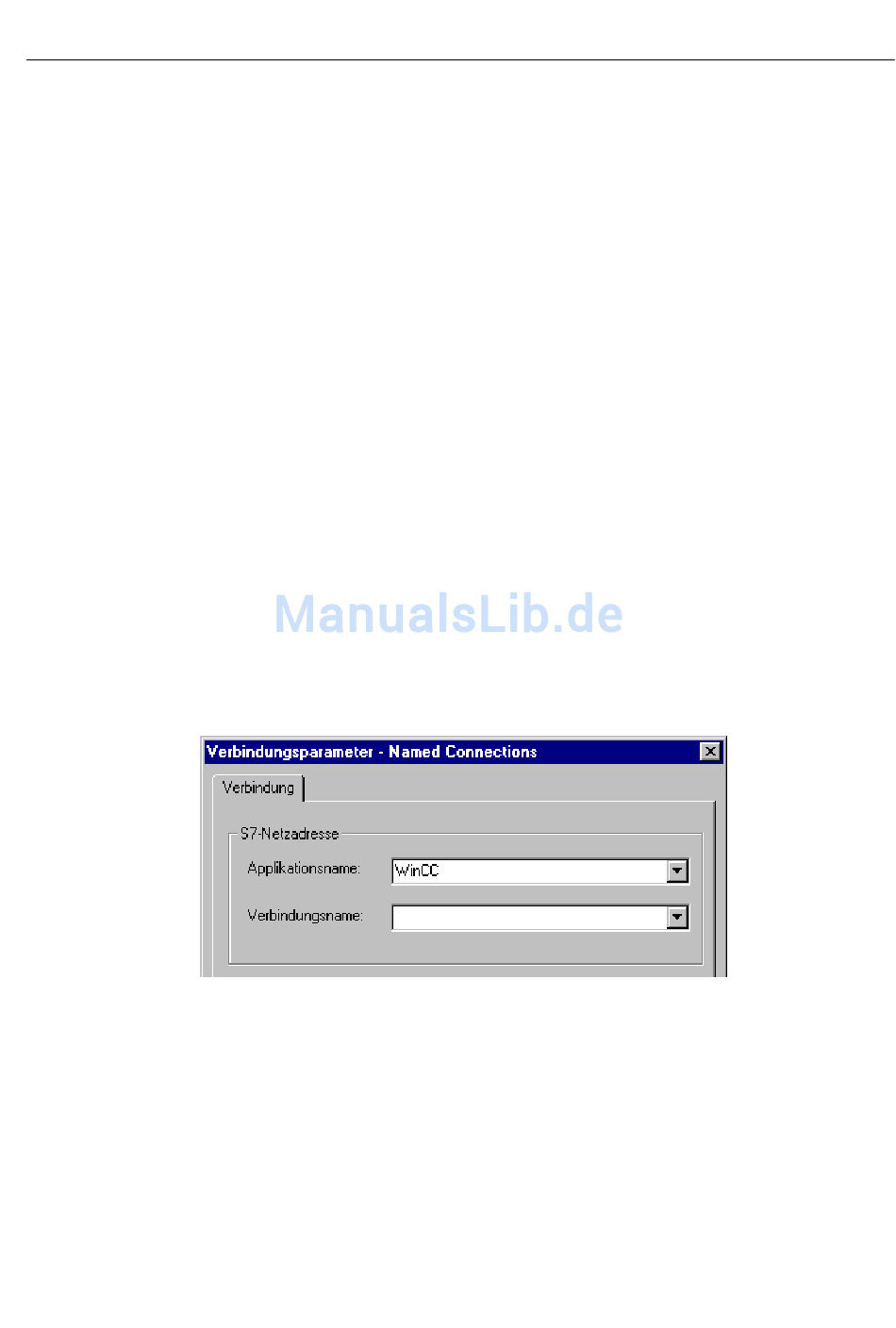

3. Öffnen Sie über die Schaltfläche "Eigenschaften" den Dialog "Verbindungsparameter -
4. Tragen Sie im Feld "Applikationsname" den Applikationsnamen ein, der bei STEP 7
5. Tragen Sie im Feld "Verbindungsname" den symbolischen Verbindungsnamen ein, der bei
6. Schließen Sie die beiden geöffneten Dialoge jeweils über die Schaltfläche "OK".
WinCC: Kommunikation
Systemhandbuch, 02/2013, A5E32318637-AA
Verbindung". Es öffnet sich der Dialog "Eigenschaften Verbindung".
Named Connections".
projektiert wurde. Vorbelegung ist der Eintrag "WinCC".
STEP 7 projektiert wurde.
SIMATIC S7 Protocol Suite
11.5 Projektierung des Kanals
223
