S5 Serial 3964R
10.3 Projektierung des Kanals

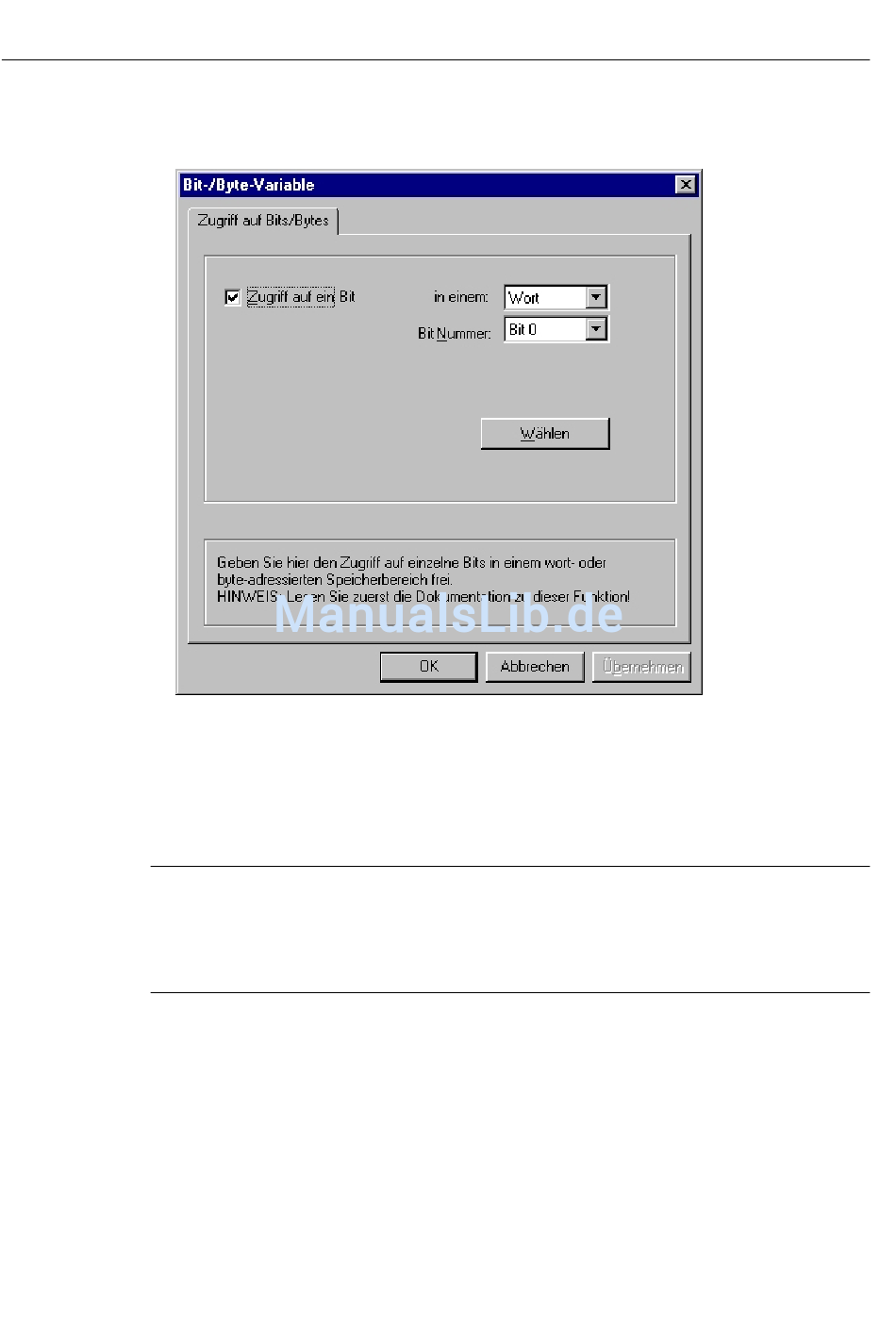

4. Aktivieren Sie das Kontrollkästchen "Zugriff auf ein Bit" und geben Sie die Adressierung
5. Klicken Sie auf die Schaltfläche "Wählen". Das Dialogfenster "Eigenschaften Adresse" wird
6. Wählen Sie in dem Auswahlfeld die Adressierungsart des SPS-Speichers.
7. Wählen Sie in dem Auswahlfeld die Nummer des zu ändernden Bits.
Hinweis
Im Falle der S5 sind Merker, Eingänge und Ausgänge byteweise adressierbar,
Datenbausteine (DB, DX) sind wortweise adressierbar.
Auf die Adressbereiche Eingänge, Ausgänge, Zeiten und Zähler kann nur lesend zugegriffen
werden. Auf Datenbausteine (DB, DX) ist lesender und schreibender Zugriff möglich.
204
des Bits an.
geöffnet.
WinCC: Kommunikation
Systemhandbuch, 02/2013, A5E32318637-AA
