SIMATIC S7 Protocol Suite
11.5 Projektierung des Kanals
Voraussetzungen
● Der Kanal "SIMATIC S7 Protocol Suite" muss im Projekt eingebunden sein.
Vorgehensweise
1. Wählen Sie im Kontextmenü der Kanal-Unit "Soft PLC" den Eintrag "Neue Verbindung".
2. Geben Sie auf der Registerkarte Allgemein als Verbindungsname z.B. "Test_SOFTPLC"

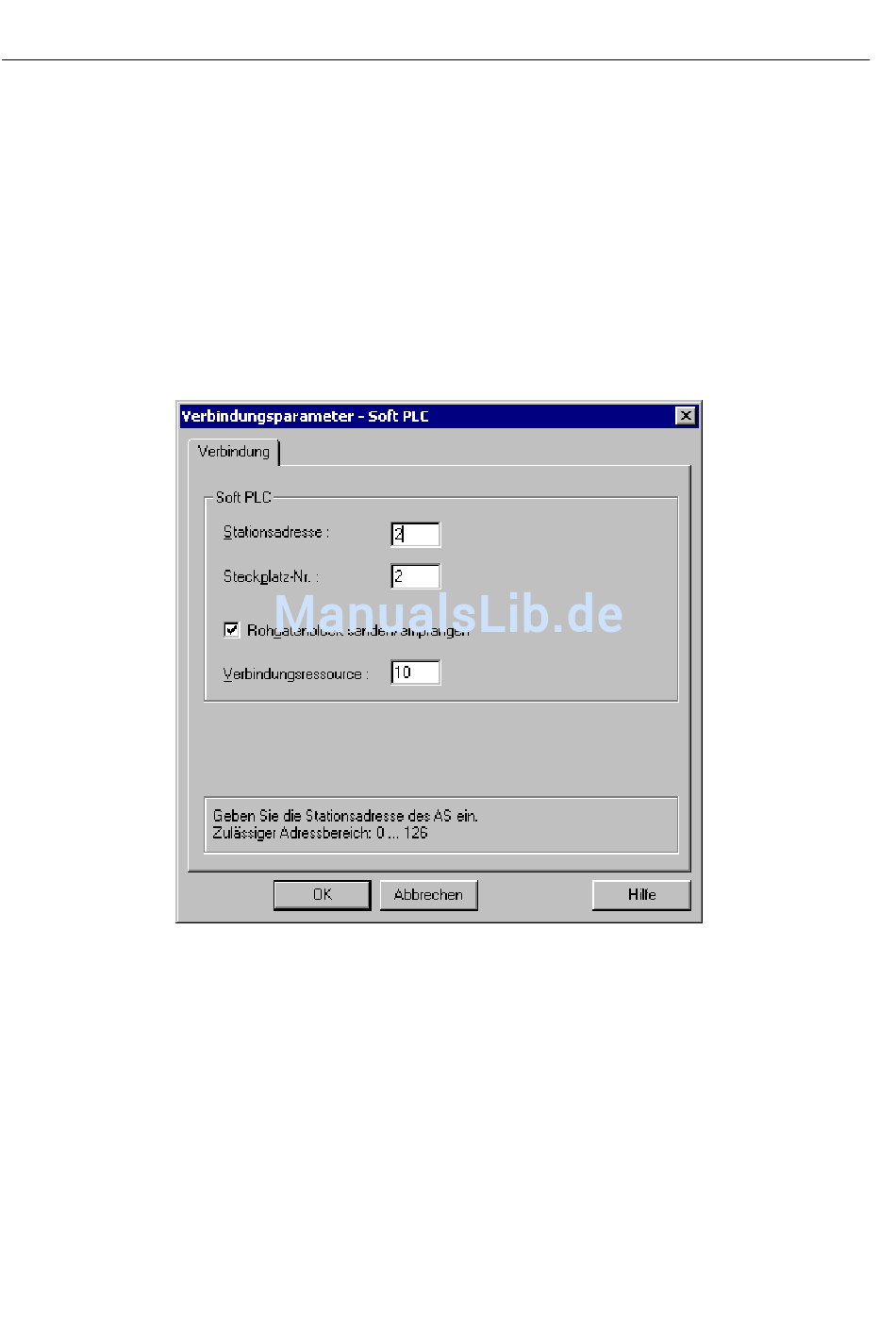

3. Öffnen Sie über die Schaltfläche "Eigenschaften" den Dialog "Verbindungsparameter - Soft
4. Tragen Sie im Feld "Stationsadresse" die Stationsadresse der Soft PLC am Soft K-Bus ein.
5. Tragen Sie im Feld "Steckplatz-Nr." die Nummer des Steckplatzes ein. Die
6. Aktivieren Sie das Kontrollkästchen "Rohdatenblock Senden/Empfangen", wenn über die
7. Bei gesetztem Kontrollkästchen ist auch das Feld "Verbindungsressource" aktiviert. Tragen
8. Schließen Sie die beiden geöffneten Dialoge jeweils über die Schaltfläche "OK".
230
Es öffnet sich der Dialog "Eigenschaften Verbindung".
ein.
PLC".
Steckplatznummer wird bei der Hardware-Konfiguration der Soft PLC projektiert und beim
Einsatz mehrerer Soft PLC im gleichen WinCC-Rechner benötigt.
Verbindung BSEND/BRCV-Datenblöcke übertragen werden sollen.
Sie den Hexadezimal-Wert für die Verbindungsressource ein. Die Verbindungsressource
wird von STEP 7 bei der Projektierung der Verbindung im AS vergeben.
WinCC: Kommunikation
Systemhandbuch, 02/2013, A5E32318637-AA
