IC-PCR2500

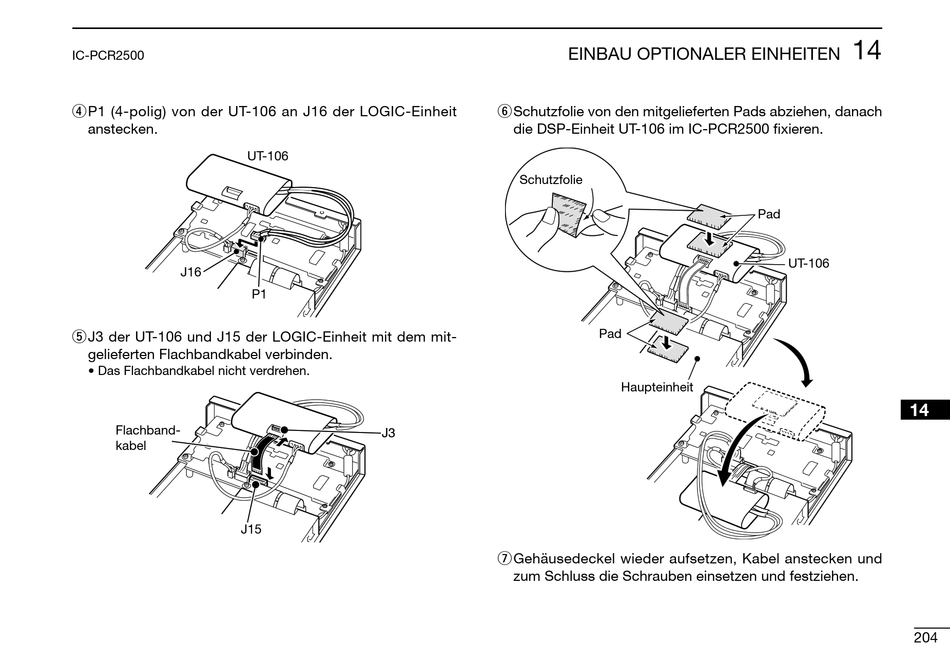

rP1 (4-polig) von der UT-106 an J16 der LOGIC-Einheit
anstecken.
UT-106
J16
P1
tJ3 der UT-106 und J15 der LOGIC-Einheit mit dem mit-
gelieferten Flachbandkabel verbinden.
• Das Flachbandkabel nicht verdrehen.
Flachband-
kabel
J15
ySchutzfolie von den mitgelieferten Pads abziehen, danach
die DSP-Einheit UT-106 im IC-PCR2500 fixieren.
Schutzfolie
J3
uGehäusedeckel wieder aufsetzen, Kabel anstecken und
zum Schluss die Schrauben einsetzen und festziehen.
EINBAU OPTIONALER EINHEITEN
Pad
Haupteinheit
14
Pad
UT-106
14
204
