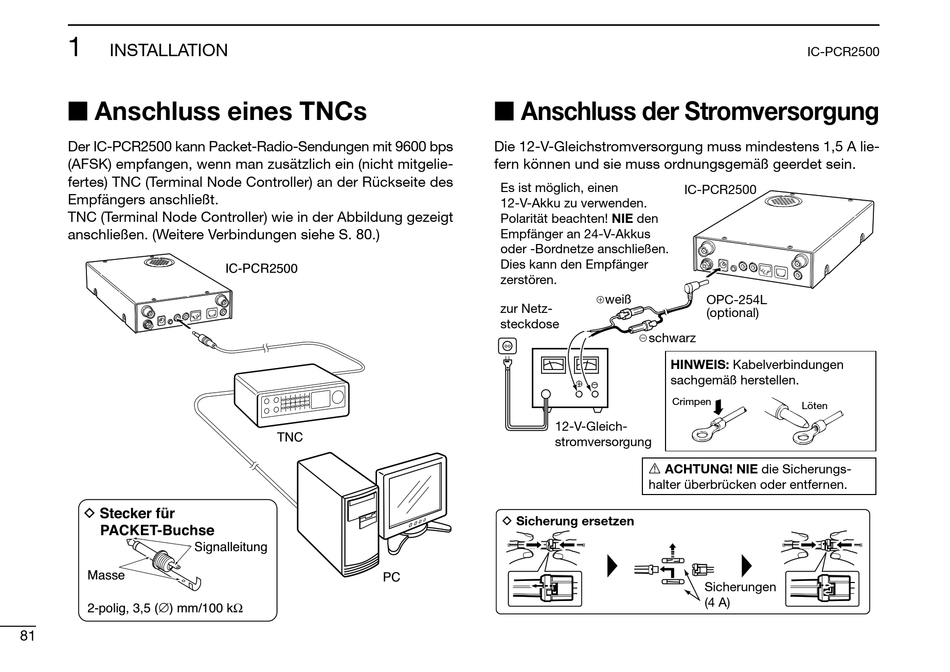

INSTALLATION
I I Anschluss eines TNCs
Der IC-PCR2500 kann Packet-Radio-Sendungen mit 9600 bps
(AFSK) empfangen, wenn man zusätzlich ein (nicht mitgelie-
fertes) TNC (Terminal Node Controller) an der Rückseite des
Empfängers anschließt.
TNC (Terminal Node Controller) wie in der Abbildung gezeigt
anschließen. (Weitere Verbindungen siehe S. 80.)
D Stecker für
PACKET-Buchse
Signalleitung
Masse
2-polig, 3,5 (∅) mm/100 kΩ
81
IC-PCR2500
TNC
PC
I I Anschluss der Stromversorgung
Die 12-V-Gleichstromversorgung muss mindestens 1,5 A lie-
fern können und sie muss ordnungsgemäß geerdet sein.
Es ist möglich, einen
12-V-Akku zu verwenden.
Polarität beachten! NIE den
Empfänger an 24-V-Akkus
oder -Bordnetze anschließen.
Dies kann den Empfänger
zerstören.
weiß
zur Netz-
steckdose
schwarz
HINWEIS: Kabelverbindungen
sachgemäß herstellen.
⊕ −
Crimpen
12-V-Gleich-
stromversorgung
R ACHTUNG! NIE die Sicherungs-
halter überbrücken oder entfernen.
D Sicherung ersetzen
IC-PCR2500
IC-PCR2500
OPC-254L
(optional)
Löten
Sicherungen
(4 A)
