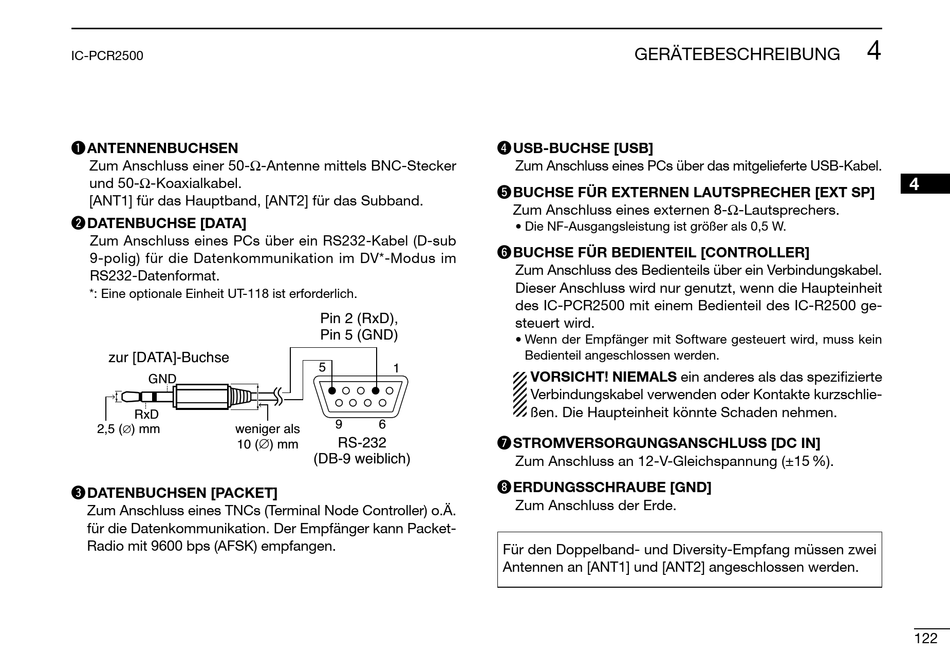

IC-PCR2500
q ANTENNENBUCHSEN
Zum Anschluss einer 50-Ω-Antenne mittels BNC-Stecker
und 50-Ω-Koaxialkabel.
[ANT1] für das Hauptband, [ANT2] für das Subband.
w DATENBUCHSE [DATA]
Zum Anschluss eines PCs über ein RS232-Kabel (D-sub
9-polig) für die Datenkommunikation im DV*-Modus im
RS232-Datenformat.
*: Eine optionale Einheit UT-118 ist erforderlich.
zur [DATA]-Buchse
GND
RxD
∅
2,5 ( ) mm weniger als
10 (∅) mm
e DATENBUCHSEN [PACKET]
Zum Anschluss eines TNCs (Terminal Node Controller) o.Ä.
für die Datenkommunikation. Der Empfänger kann Packet-
Radio mit 9600 bps (AFSK) empfangen.
Pin 2 (RxD),
Pin 5 (GND)
5
1
9 6
RS-232
(DB-9 weiblich)
GERÄTEBESCHREIBUNG
r USB-BUCHSE [USB]
Zum Anschluss eines PCs über das mitgelieferte USB-Kabel.
t BUCHSE FÜR EXTERNEN LAUTSPRECHER [EXT SP]
Zum Anschluss eines externen 8-Ω-Lautsprechers.
• Die NF-Ausgangsleistung ist größer als 0,5 W.
y BUCHSE FÜR BEDIENTEIL [CONTROLLER]
Zum Anschluss des Bedienteils über ein Verbindungskabel.
Dieser Anschluss wird nur genutzt, wenn die Haupteinheit
des IC-PCR2500 mit einem Bedienteil des IC-R2500 ge-
steuert wird.
• Wenn der Empfänger mit Software gesteuert wird, muss kein
Bedienteil angeschlossen werden.
VORSICHT! NIEMALS ein anderes als das spezifizierte
Verbindungskabel verwenden oder Kontakte kurzschlie-
ßen. Die Haupteinheit könnte Schaden nehmen.
u STROMVERSORGUNGSANSCHLUSS [DC IN]
Zum Anschluss an 12-V-Gleichspannung (±15 %).
i ERDUNGSSCHRAUBE [GND]
Zum Anschluss der Erde.
Für den Doppelband- und Diversity-Empfang müssen zwei
Antennen an [ANT1] und [ANT2] angeschlossen werden.
