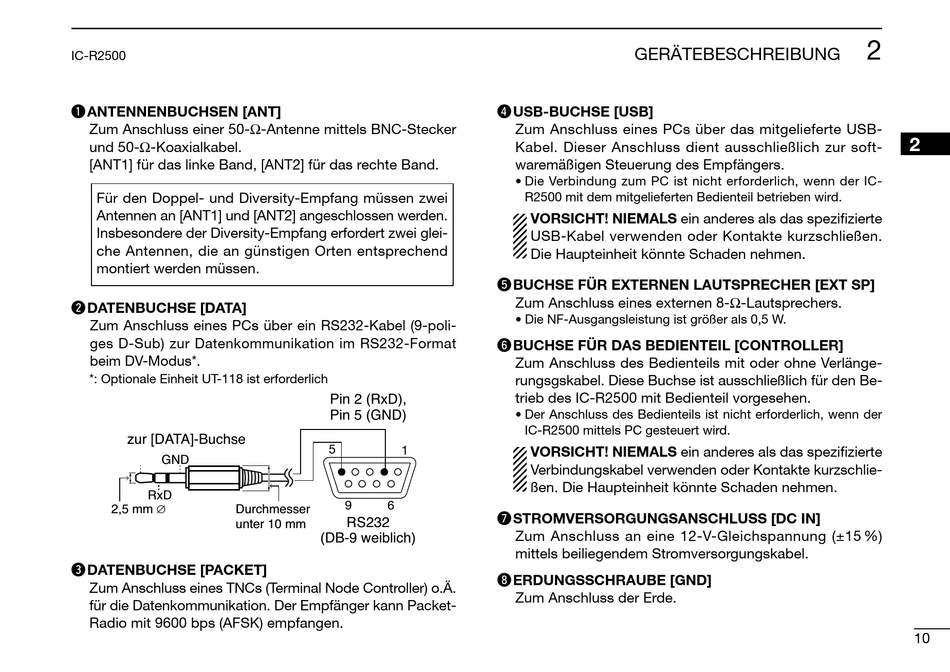

IC-R2500
q ANTENNENBUCHSEN [ANT]
Zum Anschluss einer 50-Ω-Antenne mittels BNC-Stecker
und 50-Ω-Koaxialkabel.
[ANT1] für das linke Band, [ANT2] für das rechte Band.
Für den Doppel- und Diversity-Empfang müssen zwei
Antennen an [ANT1] und [ANT2] angeschlossen werden.
Insbesondere der Diversity-Empfang erfordert zwei glei-
che Antennen, die an günstigen Orten entsprechend
montiert werden müssen.
w DATENBUCHSE [DATA]
Zum Anschluss eines PCs über ein RS232-Kabel (9-poli-
ges D-Sub) zur Datenkommunikation im RS232-Format
beim DV-Modus*.
*: Optionale Einheit UT-118 ist erforderlich
zur [DATA]-Buchse
GND
RxD
∅
2,5 mm Durchmesser
unter 10 mm
e DATENBUCHSE [PACKET]
Zum Anschluss eines TNCs (Terminal Node Controller) o.Ä.
für die Datenkommunikation. Der Empfänger kann Packet-
Radio mit 9600 bps (AFSK) empfangen.
r USB-BUCHSE [USB]
t BUCHSE FÜR EXTERNEN LAUTSPRECHER [EXT SP]
y BUCHSE FÜR DAS BEDIENTEIL [CONTROLLER]
Pin 2 (RxD),
Pin 5 (GND)
5
1
9 6
u STROMVERSORGUNGSANSCHLUSS [DC IN]
RS232
(DB-9 weiblich)
i ERDUNGSSCHRAUBE [GND]
GERÄTEBESCHREIBUNG
Zum Anschluss eines PCs über das mitgelieferte USB-
Kabel. Dieser Anschluss dient ausschließlich zur soft-
waremäßigen Steuerung des Empfängers.
• Die Verbindung zum PC ist nicht erforderlich, wenn der IC-
R2500 mit dem mitgelieferten Bedienteil betrieben wird.
VORSICHT! NIEMALS ein anderes als das spezifizierte
USB-Kabel verwenden oder Kontakte kurzschließen.
Die Haupteinheit könnte Schaden nehmen.
Zum Anschluss eines externen 8-Ω-Lautsprechers.
• Die NF-Ausgangsleistung ist größer als 0,5 W.
Zum Anschluss des Bedienteils mit oder ohne Verlänge-
rungsgskabel. Diese Buchse ist ausschließlich für den Be-
trieb des IC-R2500 mit Bedienteil vorgesehen.
• Der Anschluss des Bedienteils ist nicht erforderlich, wenn der
IC-R2500 mittels PC gesteuert wird.
VORSICHT! NIEMALS ein anderes als das spezifizierte
Verbindungskabel verwenden oder Kontakte kurzschlie-
ßen. Die Haupteinheit könnte Schaden nehmen.
Zum Anschluss an eine 12-V-Gleichspannung (±15 %)
mittels beiliegendem Stromversorgungskabel.
Zum Anschluss der Erde.
2
2
10
