2
GERÄTEBESCHREIBUNG

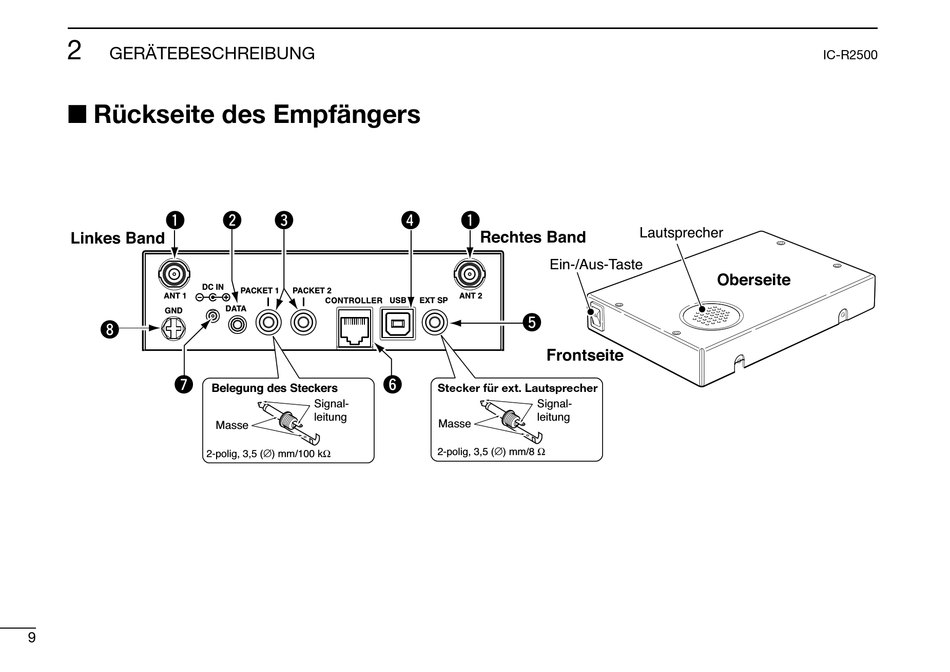

I Rückseite des Empfängers
q
Linkes Band
DC IN
ANT 1
GND
i
u
2-polig, 3,5 (∅) mm/100 kΩ
9
w e
PACKET 1 PACKET 2
USB
DATA
y
Belegung des Steckers
Signal-
leitung
Masse
r q
Rechtes Band
Ein-/Aus-Taste
ANT 2
EXT SP
t
Frontseite
Stecker für ext. Lautsprecher
Signal-
leitung
Masse
2-polig, 3,5 (∅) mm/8 Ω
Lautsprecher
Oberseite
IC-R2500
