IC-R2500

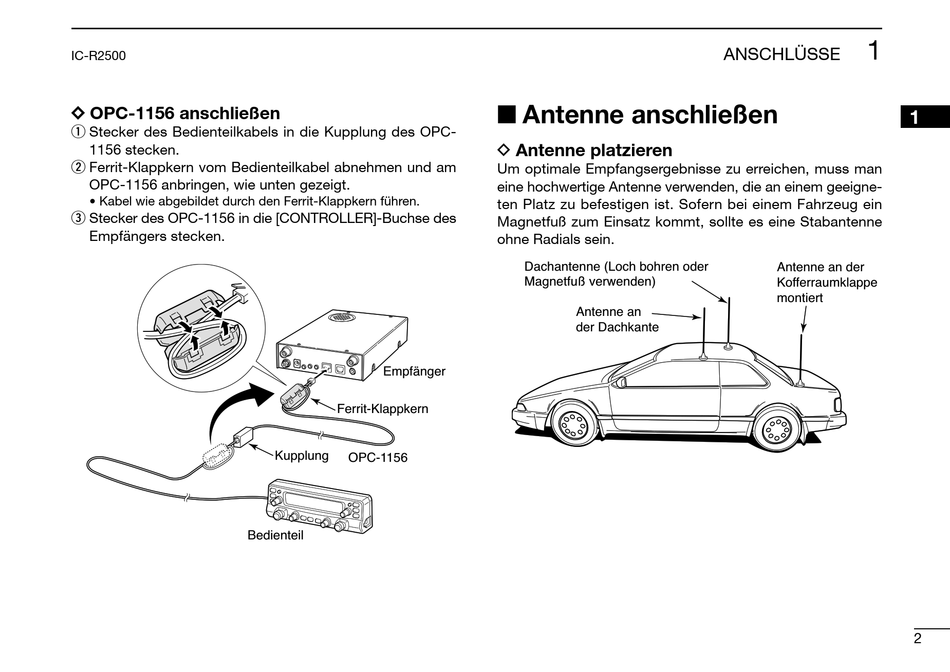

D D OPC-1156 anschließen
q Stecker des Bedienteilkabels in die Kupplung des OPC-
1156 stecken.
w Ferrit-Klappkern vom Bedienteilkabel abnehmen und am
OPC-1156 anbringen, wie unten gezeigt.
• Kabel wie abgebildet durch den Ferrit-Klappkern führen.
e Stecker des OPC-1156 in die [CONTROLLER]-Buchse des
Empfängers stecken.
Bedienteil
Empfänger
Ferrit-Klappkern
Kupplung
OPC-1156
I Antenne anschließen
D Antenne platzieren
Um optimale Empfangsergebnisse zu erreichen, muss man
eine hochwertige Antenne verwenden, die an einem geeigne-
ten Platz zu befestigen ist. Sofern bei einem Fahrzeug ein
Magnetfuß zum Einsatz kommt, sollte es eine Stabantenne
ohne Radials sein.
Dachantenne (Loch bohren oder
Magnetfuß verwenden)
Antenne an
der Dachkante
1
ANSCHLÜSSE
Antenne an der
Kofferraumklappe
montiert
1
2
