Icom IC-R2500 Bedienungsanleitung Seite 124

4
GERÄTEBESCHREIBUNG

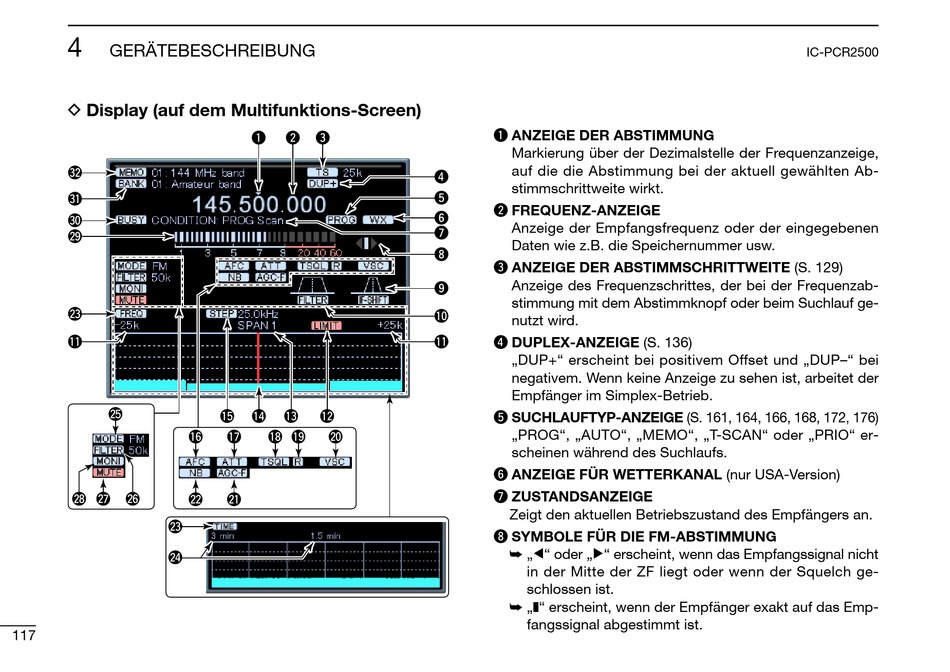

D Display (auf dem Multifunktions-Screen)
#2
#1
#0
@9
@3
!1
@5
!6
@8 @7 @6
@2
@3
@4
117
q w e
!5 !4 !3 !2
!7 !8 !9 @0
@1
q ANZEIGE DER ABSTIMMUNG
Markierung über der Dezimalstelle der Frequenzanzeige,
auf die die Abstimmung bei der aktuell gewählten Ab-
r
stimmschrittweite wirkt.
t
w FREQUENZ-ANZEIGE
y
Anzeige der Empfangsfrequenz oder der eingegebenen
u
Daten wie z.B. die Speichernummer usw.
i
e ANZEIGE DER ABSTIMMSCHRITTWEITE (S. 129)
o Anzeige des Frequenzschrittes, der bei der Frequenzab-
stimmung mit dem Abstimmknopf oder beim Suchlauf ge-
!0
nutzt wird.
!1
r DUPLEX-ANZEIGE (S. 136)
„DUP+" erscheint bei positivem Offset und „DUP–" bei
negativem. Wenn keine Anzeige zu sehen ist, arbeitet der
Empfänger im Simplex-Betrieb.
t SUCHLAUFTYP-ANZEIGE (S. 161, 164, 166, 168, 172, 176)
„PROG", „AUTO", „MEMO", „T-SCAN" oder „PRIO" er-
scheinen während des Suchlaufs.
y ANZEIGE FÜR WETTERKANAL (nur USA-Version)
u ZUSTANDSANZEIGE
Zeigt den aktuellen Betriebszustand des Empfängers an.
i SYMBOLE FÜR DIE FM-ABSTIMMUNG
➥ „Ω" oder „≈" erscheint, wenn das Empfangssignal nicht
in der Mitte der ZF liegt oder wenn der Squelch ge-
schlossen ist.
➥ „❚" erscheint, wenn der Empfänger exakt auf das Emp-
fangssignal abgestimmt ist.
IC-PCR2500
