1

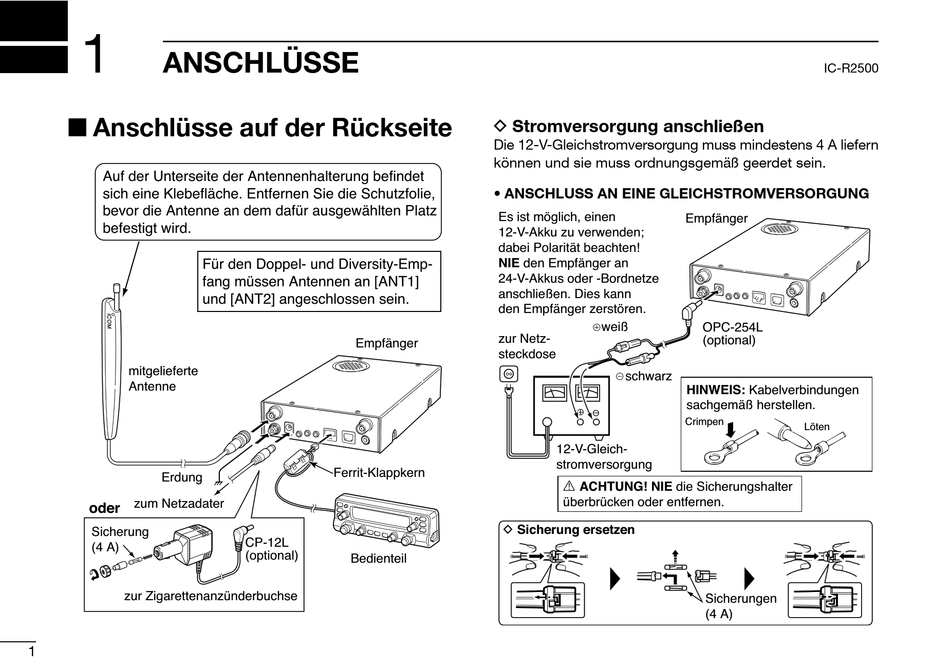

ANSCHLÜSSE
I Anschlüsse auf der Rückseite
Auf der Unterseite der Antennenhalterung befindet
sich eine Klebefläche. Entfernen Sie die Schutzfolie,
bevor die Antenne an dem dafür ausgewählten Platz
befestigt wird.
Für den Doppel- und Diversity-Emp-
fang müssen Antennen an [ANT1]
und [ANT2] angeschlossen sein.
mitgelieferte
Antenne
Erdung
zum Netzadater
oder
Sicherung
(4 A)
zur Zigarettenanzünderbuchse
1
Empfänger
Ferrit-Klappkern
CP-12L
(optional)
Bedienteil
D Stromversorgung anschließen
Die 12-V-Gleichstromversorgung muss mindestens 4 A liefern
können und sie muss ordnungsgemäß geerdet sein.
• ANSCHLUSS AN EINE GLEICHSTROMVERSORGUNG
Es ist möglich, einen
12-V-Akku zu verwenden;
dabei Polarität beachten!
NIE den Empfänger an
24-V-Akkus oder -Bordnetze
anschließen. Dies kann
den Empfänger zerstören.
weiß
zur Netz-
steckdose
schwarz
⊕ −
12-V-Gleich-
stromversorgung
R ACHTUNG! NIE die Sicherungshalter
überbrücken oder entfernen.
D Sicherung ersetzen
IC-R2500
Empfänger
OPC-254L
(optional)
HINWEIS: Kabelverbindungen
sachgemäß herstellen.
Crimpen
Löten
Sicherungen
(4 A)
