14

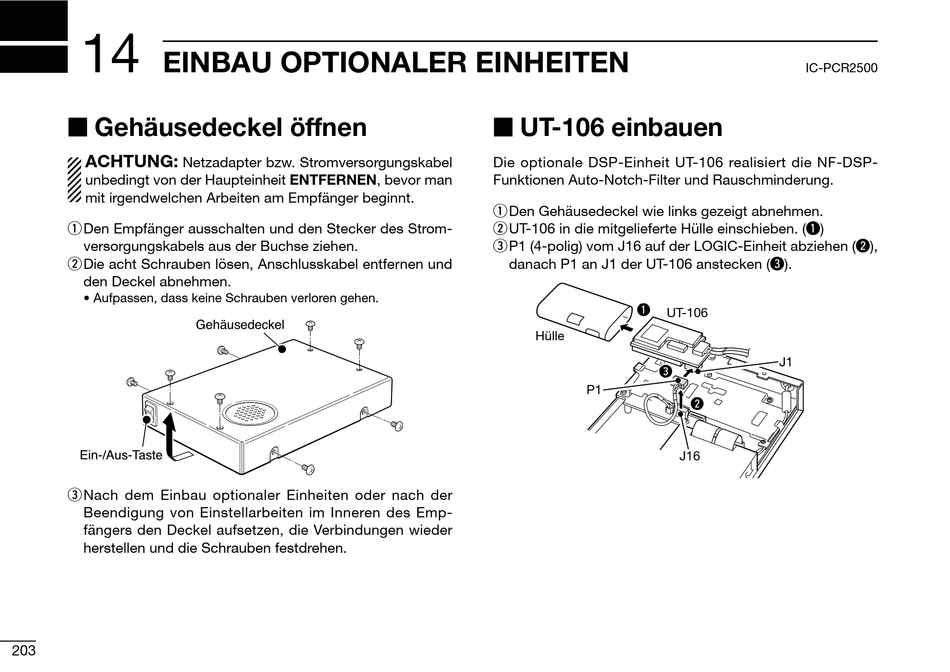

EINBAU OPTIONALER EINHEITEN

I I Gehäusedeckel öffnen
ACHTUNG:
Netzadapter bzw. Stromversorgungskabel
unbedingt von der Haupteinheit ENTFERNEN, bevor man
mit irgendwelchen Arbeiten am Empfänger beginnt.
qDen Empfänger ausschalten und den Stecker des Strom-
versorgungskabels aus der Buchse ziehen.
wDie acht Schrauben lösen, Anschlusskabel entfernen und
den Deckel abnehmen.
• Aufpassen, dass keine Schrauben verloren gehen.
Ein-/Aus-Taste
eNach dem Einbau optionaler Einheiten oder nach der
Beendigung von Einstellarbeiten im Inneren des Emp-
fängers den Deckel aufsetzen, die Verbindungen wieder
herstellen und die Schrauben festdrehen.
203
Gehäusedeckel
I I UT-106 einbauen
Die optionale DSP-Einheit UT-106 realisiert die NF-DSP-
Funktionen Auto-Notch-Filter und Rauschminderung.
qDen Gehäusedeckel wie links gezeigt abnehmen.
w UT-106 in die mitgelieferte Hülle einschieben. (q)
eP1 (4-polig) vom J16 auf der LOGIC-Einheit abziehen (w),
danach P1 an J1 der UT-106 anstecken (e).
q
UT-106
Hülle
e
P1
IC-PCR2500
J1
w
J16
