IC-R2500

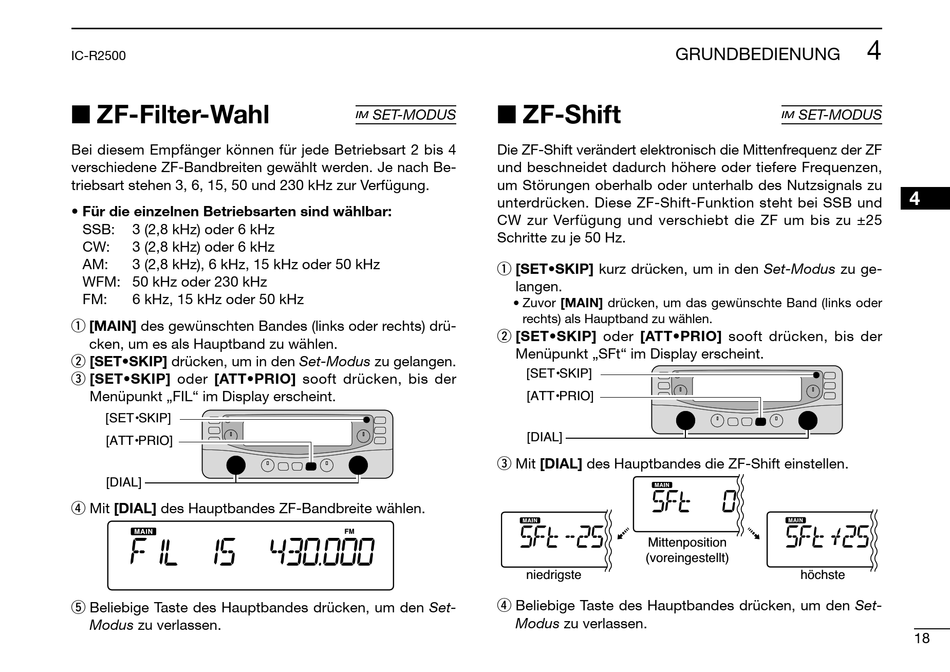

I ZF-Filter-Wahl

Bei diesem Empfänger können für jede Betriebsart 2 bis 4
verschiedene ZF-Bandbreiten gewählt werden. Je nach Be-
triebsart stehen 3, 6, 15, 50 und 230 kHz zur Verfügung.
• Für die einzelnen Betriebsarten sind wählbar:
SSB: 3 (2,8 kHz) oder 6 kHz
CW: 3 (2,8 kHz) oder 6 kHz
AM: 3 (2,8 kHz), 6 kHz, 15 kHz oder 50 kHz
WFM: 50 kHz oder 230 kHz
FM: 6 kHz, 15 kHz oder 50 kHz
q [MAIN] des gewünschten Bandes (links oder rechts) drü-
cken, um es als Hauptband zu wählen.
w [SET•SKIP] drücken, um in den Set-Modus zu gelangen.
e [SET•SKIP] oder [ATT•PRIO] sooft drücken, bis der
Menüpunkt „FIL" im Display erscheint.
[SET•SKIP]
[ATT•PRIO]
[DIAL]
r Mit [DIAL] des Hauptbandes ZF-Bandbreite wählen.
t Beliebige Taste des Hauptbandes drücken, um den Set-
Modus zu verlassen.

I ZF-Shift

SET-MODUS
IM
Die ZF-Shift verändert elektronisch die Mittenfrequenz der ZF
und beschneidet dadurch höhere oder tiefere Frequenzen,
um Störungen oberhalb oder unterhalb des Nutzsignals zu
unterdrücken. Diese ZF-Shift-Funktion steht bei SSB und
CW zur Verfügung und verschiebt die ZF um bis zu ±25
Schritte zu je 50 Hz.
q [SET•SKIP] kurz drücken, um in den Set-Modus zu ge-
langen.
• Zuvor [MAIN] drücken, um das gewünschte Band (links oder
rechts) als Hauptband zu wählen.
w [SET•SKIP] oder [ATT•PRIO] sooft drücken, bis der
Menüpunkt „SFt" im Display erscheint.
[SET•SKIP]
[ATT•PRIO]
[DIAL]
e Mit [DIAL] des Hauptbandes die ZF-Shift einstellen.
niedrigste
r Beliebige Taste des Hauptbandes drücken, um den Set-
Modus zu verlassen.
GRUNDBEDIENUNG
SET-MODUS
IM
Mittenposition
(voreingestellt)
höchste
4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
