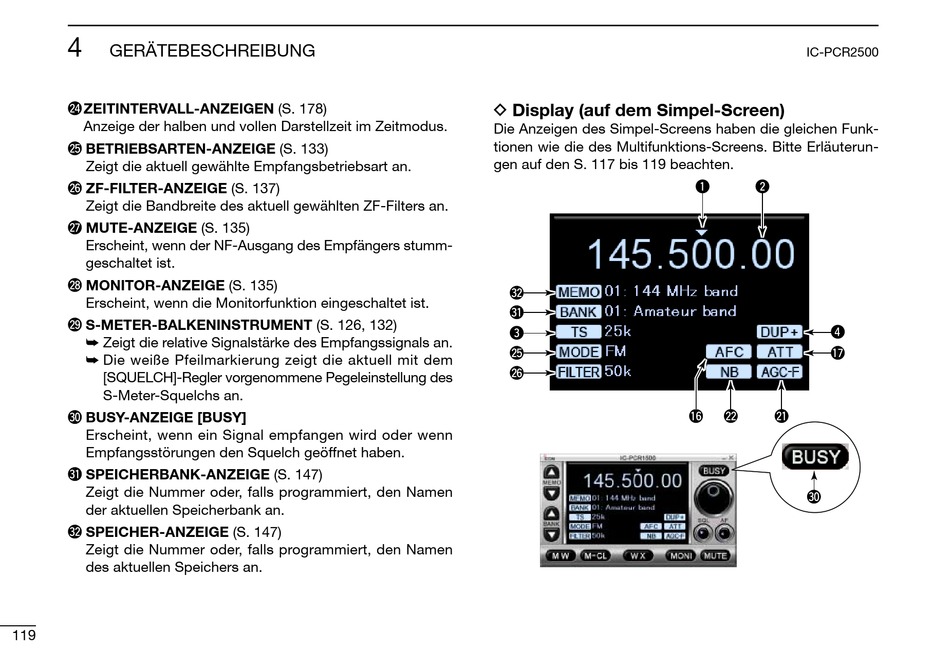

Icom IC-R2500 Bedienungsanleitung Seite 126

4
GERÄTEBESCHREIBUNG
@4 ZEITINTERVALL-ANZEIGEN (S. 178)
Anzeige der halben und vollen Darstellzeit im Zeitmodus.
@5 BETRIEBSARTEN-ANZEIGE (S. 133)
Zeigt die aktuell gewählte Empfangsbetriebsart an.
@6 ZF-FILTER-ANZEIGE (S. 137)
Zeigt die Bandbreite des aktuell gewählten ZF-Filters an.
@7 MUTE-ANZEIGE (S. 135)
Erscheint, wenn der NF-Ausgang des Empfängers stumm-
geschaltet ist.
@8 MONITOR-ANZEIGE (S. 135)
Erscheint, wenn die Monitorfunktion eingeschaltet ist.
@9 S-METER-BALKENINSTRUMENT (S. 126, 132)
➥ Zeigt die relative Signalstärke des Empfangssignals an.
➥ Die weiße Pfeilmarkierung zeigt die aktuell mit dem
[SQUELCH]-Regler vorgenommene Pegeleinstellung des
S-Meter-Squelchs an.
#0 BUSY-ANZEIGE [BUSY]
Erscheint, wenn ein Signal empfangen wird oder wenn
Empfangsstörungen den Squelch geöffnet haben.
#1 SPEICHERBANK-ANZEIGE (S. 147)
Zeigt die Nummer oder, falls programmiert, den Namen
der aktuellen Speicherbank an.
#2 SPEICHER-ANZEIGE (S. 147)
Zeigt die Nummer oder, falls programmiert, den Namen
des aktuellen Speichers an.
119
D Display (auf dem Simpel-Screen)
Die Anzeigen des Simpel-Screens haben die gleichen Funk-
tionen wie die des Multifunktions-Screens. Bitte Erläuterun-
gen auf den S. 117 bis 119 beachten.
#2
#1
e
@5
@6
IC-PCR2500
q w
r
!7
!6 @2 @1
#0
