Truma Aventa compact Einbauanleitung Seite 74

Montaggio

AVVERTENZA
Pericolo di incendio da cortocircuito
Un cortocircuito comporta intensità di cor-
rente molto elevate, i cavi si surriscaldano
e possono incendiarsi.
Seguire le norme di sicurezza per l'utilizzo

della tensione di rete.

AVVERTENZA
Scossa elettrica per tensione elettrica su
condensatori carichi
Nel sistema di condizionamento sono installati
condensatori nei quali, in caso di guasto, posso-
no essere presenti tensioni letali anche dopo lo
spegnimento.
Lo scaricamento dei condensatori può essere

eseguito solo da personale qualificato.

AVVERTENZA
Lesioni personali per incendio dell'apparec-
chio
Nei punti di contatto la forza di contatto potreb-
be diminuire a causa delle vibrazioni durante la
marcia. Ciò provoca sviluppo di calore e rischio
di incendio nei punti di contatto.
Eseguire i collegamenti elettrici a regola d'ar-

te, controllarli e sostituirli se necessario.
NOTA
Danni per alimentazione elettrica non cor-
retta
Un'alimentazione di tensione non corretta può
causare danni e malfunzionamenti al sistema di
condizionamento. Ciò si verifica, ad esempio,
con trasformatori di tensione e generatori non in
regime sinusoidale.
Per alimentare il sistema di condizionamento,

utilizzare solo sorgenti con andamento pura-
mente sinusoidale e senza picchi di tensione
durante le variazioni di carico.
Note sull'installazione elettrica
Il sistema di condizionamento deve essere collegato
•
elettricamente e messo a terra in conformità alle
normative locali o nazionali attualmente vigenti.
Per operazioni di manutenzione o riparazione è
•
necessario installare un sezionatore per separare
tutti i poli dalla rete con una distanza tra i contatti di
almeno 3,5 mm.
L'installazione deve essere effettuata con un interrut-
•
tore di sicurezza per correnti di guasto.
Il sistema di condizionamento ha una classe di pro-
•
tezione elettrica I (con conduttore di terra).
Per il collegamento alla rete di bordo a 230 V CA,
•
utilizzare il cavo di alimentazione a 3 fili di 50 cm di
lunghezza collegato alla centralina.
Utilizzare esclusivamente il cavo di rete originale.
•
74 IT
Aventa compact 2.G / Aventa compact plus 2.G
Posare il cavo di rete in modo che non sfreghi contro
•
altre parti o venga danneggiato. Fissare il cavo con
fascette. In caso di passaggio in pareti metalliche,
ad esempio, utilizzare isolatori passanti o paraspigoli
per proteggere i cavi dagli spigoli vivi.
Tutti i cavi che passano all'esterno del camper
•
devono essere protetti contro gli spruzzi sulla parete
laterale del camper.
Non collegare ai cavi di collegamento altri compo-
•
nenti elettrici.
I cavi e le linee di collegamento devono essere fissati
•
saldamente e non devono danneggiarsi o scollegarsi
a causa delle vibrazioni.
Scollegare il veicolo dalla rete elettrica a 230 V CA

(rete elettrica locale, generatore, invertitori, pannelli
solari, ecc.).

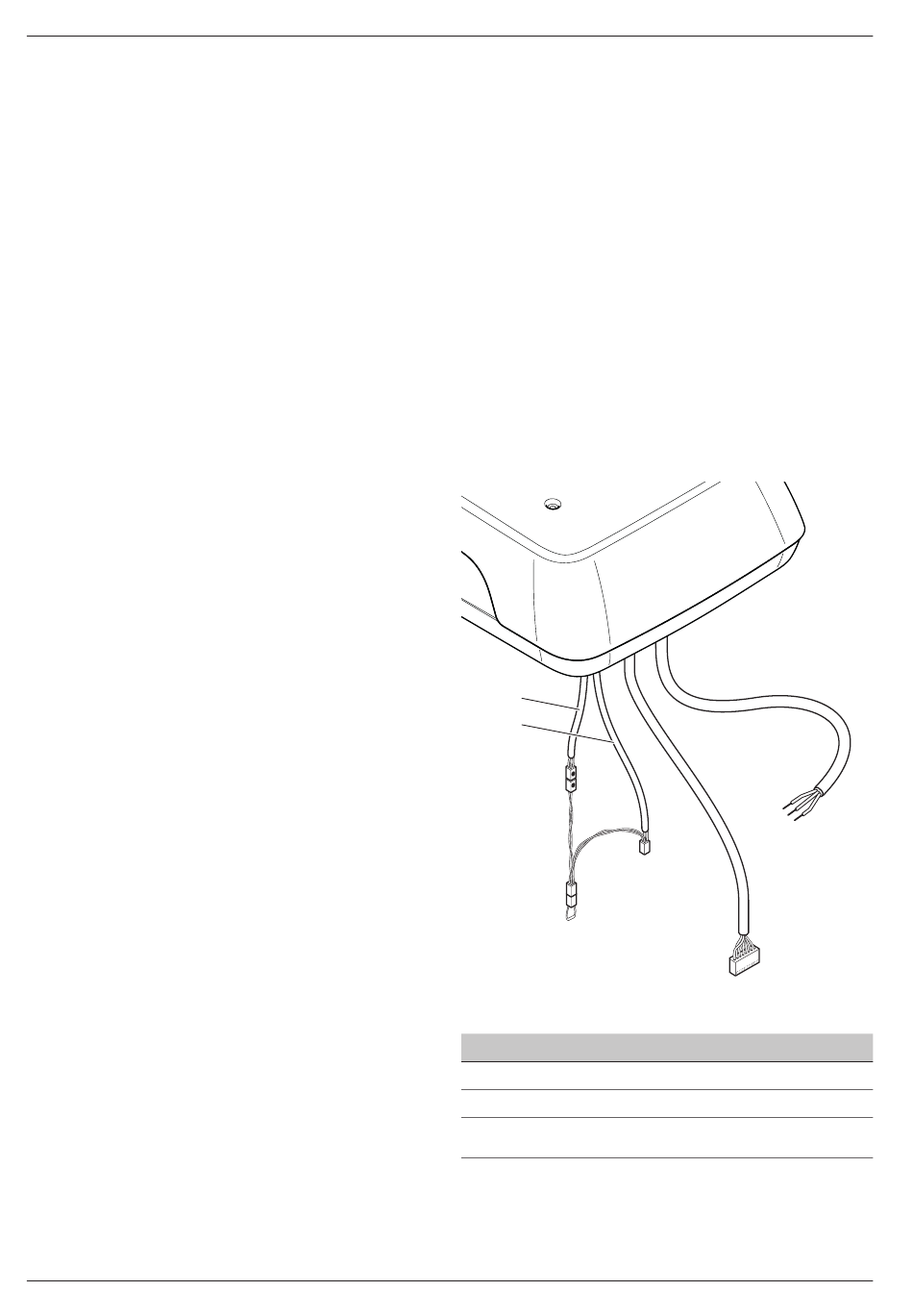

Predisporre il collegamento del cavo di alimen-

tazione 230 V CA (Figura 21-1) alla rete di bordo
230 V CA secondo la tabella.
7
6
5
4
Figura 21
Funzionamento
Conduttore esterno / fase
L
Conduttore neutro
N
Conduttore di protezione /
PE
terra
Ripristinare la sicurezza elettrica nel veicolo (chiu-

dere le scatole di derivazione / le canaline portacavi,
posizionare i coperchi).
1
3
2
Colore
marrone
blu
verde / giallo
